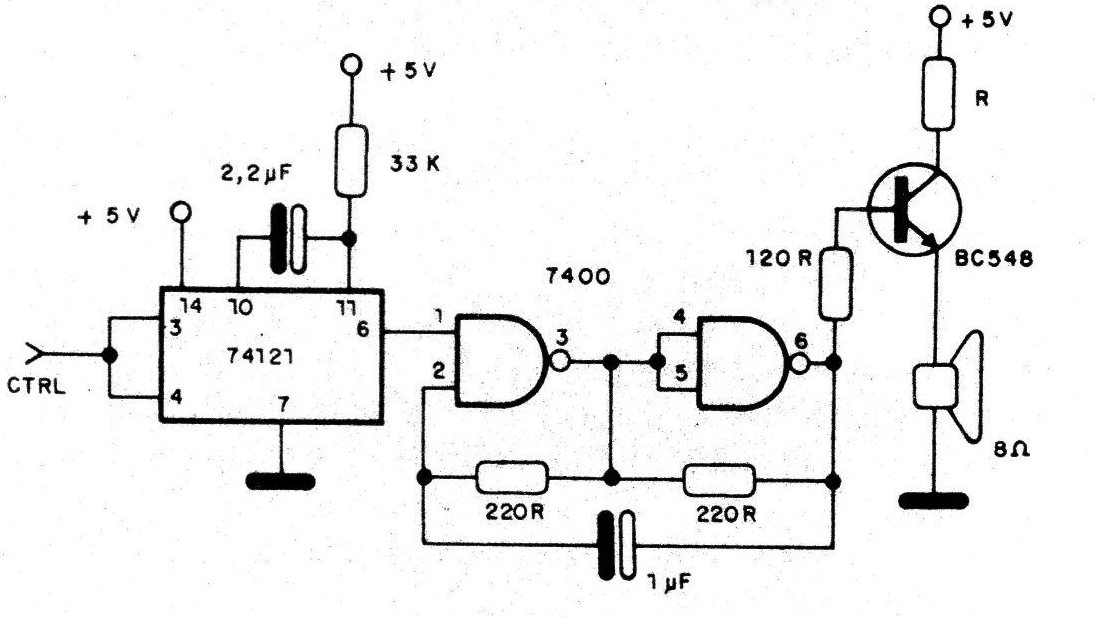

A presença de um pulso na entrada CTRL produz um sinal de áudio de duração determinada pelo capacitor de 2,2 uF. Este sinal tem a frequencia dada pelo capacitor de 1 uF, que pode ser alterado na faixa de 220 nF até 2,2 uF. O resistor R em série com o transistor BCS48 determina o nível de áudio, podendo ter valores entre 47 e 220 ohms, tipicamente. A alimentação do 7400 é feita nos pinos 14 e 7. Lembramos que o 74121 consiste num monoestável, disparado externamente pelos pinos 3 e 4.
