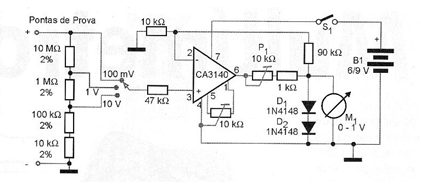

O circuito da figura permite implementar um multímetro de alta sensibilidade ou mesmo usar um multímetro comum obtendo-se características de alta sensibilidade. A seleção das faixas é feita pela chave e tem fundos de 100 mV , 1 V e 10 V. O fundo de escala é determinado pelo resistor R1 juntamente com R6. Esse ganho pode ser alterado, caso o leitor deseje modificar as escalas do instrumento. O instrumento indicador é um voltímetro com 1 V de fundo de escala, ou um multímetro ajustado para essa escala. A sensibilidade do circuito é de 1 M ohms/V. A alimentação é feita por uma bateria de 9 V e como o consumo é extremamente baixo, sua durabilidade será muito grande.
