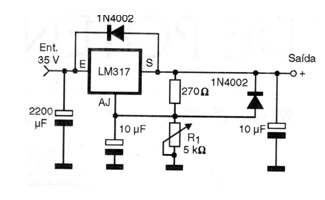

Com este regulador de tensão podemos elaborar uma fonte de 1,7 a 17 volts e corrente máxima de 1,5 A. A base é o circuito regulador de tensão LM317 que deve ser montado num bom radiador de calor. O potenciômetro R1 ajusta a tensão de saída e os capacitores eletrolíticos devem ter tensões mínimas de trabalho de 35 V exceto o de 2 200 uF que deve ser para 50 V ou mais.
