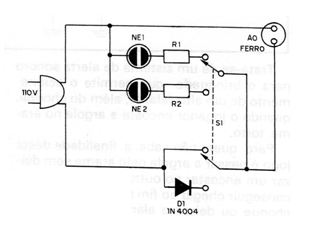

Este circuito simples foi encontrado numa publicação de 1981. Conforme os Ieitores podem ver, temos uma chave H e duas Iâmpadas neon de monitoria neste circuito. Com a chave na posição A, o ferro recebe toda aIimentação da rede, funcionando portanto com a potência máxima. A Iâmpada neon NE-1 acende indicando isso. Na posição B da chave o diodo é Iigado em série com o ferro de modo que este passa a receber apenas os semiciclos positivos .da aIimentação. Neste caso temos o seu funcionamento em potência reduzida ou espera com a Iâmpada neon NE-2 indicando isso. O diodo usado pode ser qualquer com uma corrente de 1 A e tensão inversa de acordo com sua rede. Para a rede de 110 V sugerimos o 1N4004 ou 1N4007 e para a rede de 220 V o1N4007 ou BY127. Os resistores R1 e R2 determinam o briIho da Iâmpada neon, sendo o valor recomendado de 18ok. Valores na faixa dos 100 k aos 470 k podem entretanto ser experimentados. Com relação à Iâmpada neon, esta pode ser de qualquer típo com terminais paraleIos sem o resistor interno que existe em algumas delas. A Iâmpada neon NE-2H presta-se perfeitamente para esta aplicacao.
