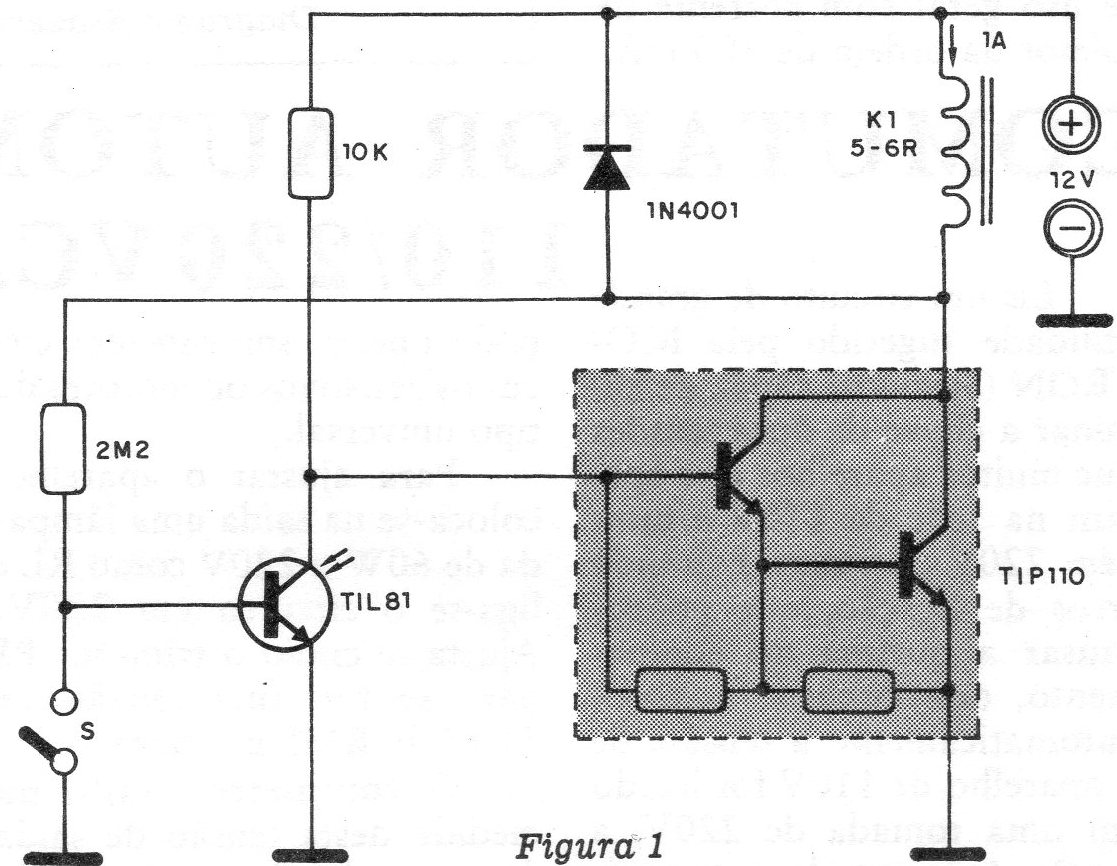

Os dois circuitos que sugerimos são do livro Optoeletronics - Theory and Practice da Texas Instrumentos, que além de excelentes informações básicas sobre optoeletrônica também traz grande quantidade de circuitos práticos. O primeiro circuito, mostrado na figura 1, utiliza um transistor Darlington do tipo TIP110, tendo na base o foto transistor TIL81.

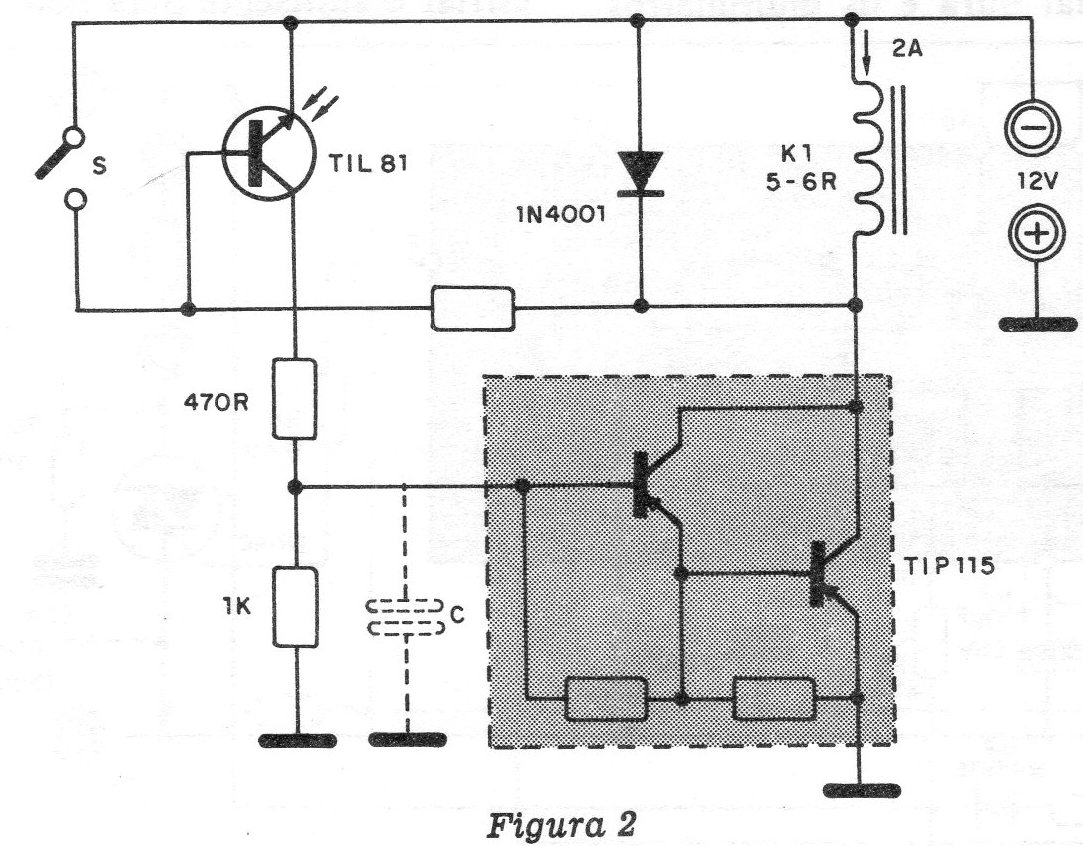

O relé acionado é do tipo de baixa resistência ôhmica com uma corrente de até 1 ampère. A tensão de alimentação é de 12 volts e a atuação é por corte de luz. A função do interruptor é de rearmar o circuito após o disparo. O segundo circuito, mostrado na figura 2, utiliza um relé para 2 A e o transistor Darlington é o TIP115, do tipo PNP. O foto-transistor também é o TIL 81, e o acionamento se faz pela incidência de 1uz. Em ambos os circuitos a tensão de alimentação é de 12 V e o transistor de potência deve ser montado em radiador de calor.
