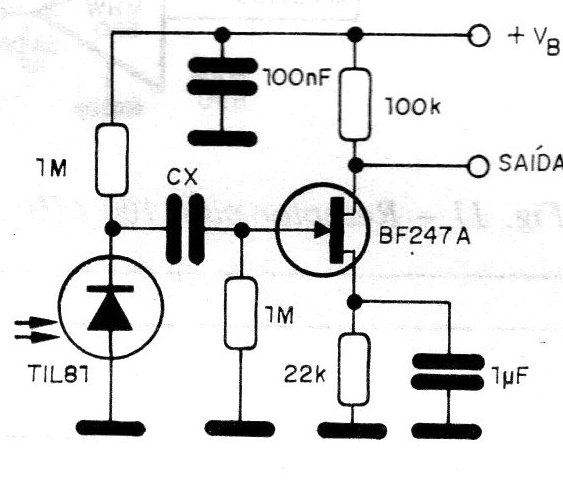

Este circuito detecta sinais modulados em frequencia que não recebidos por um foto-sensor. O circuito é projetado para operar em frequencias até 10 k Hz e tem por base um transistor de efeito de campo. A alimentação pode ser feita com tensões na faixa dos 9 aos 20 V e o capacitor Cx deve ser selecionado de acordo com a frequencia de operação tendo valores típicos na faixa de 1 nF até 100 nF. A sugestão de aplicativo é da Texas lnstruments.
