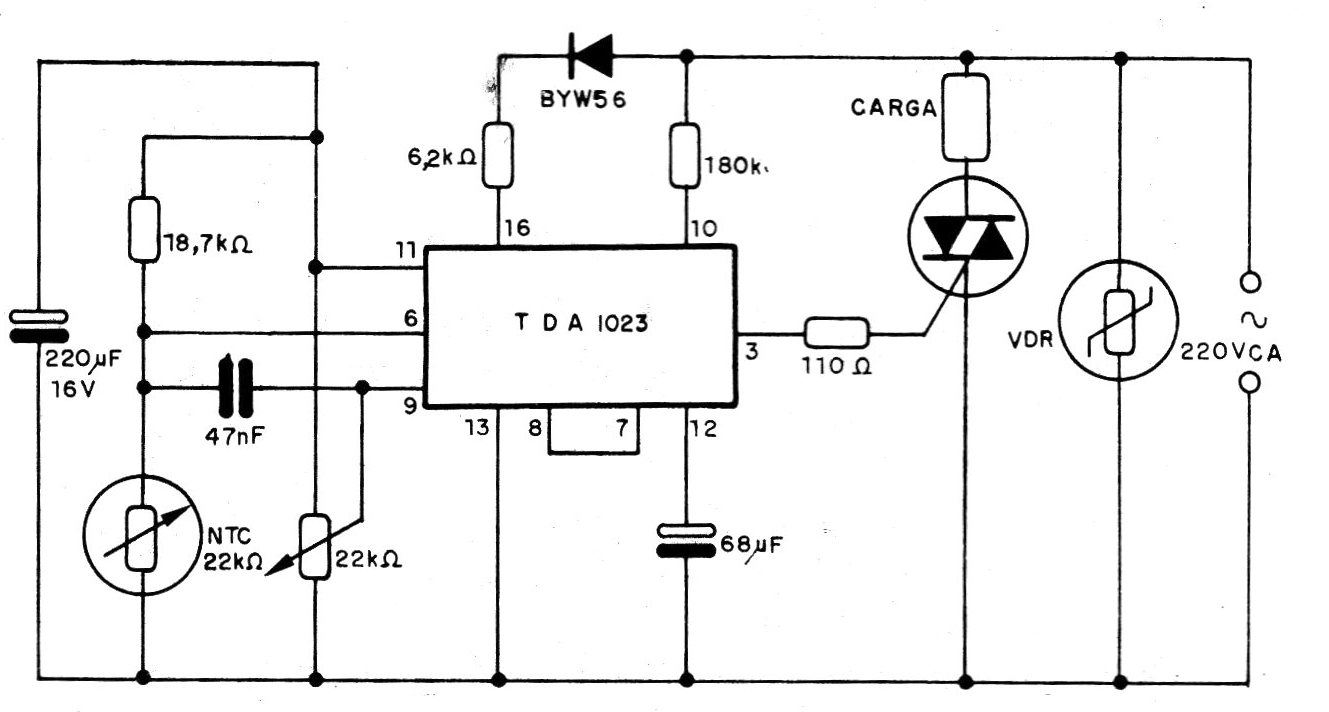

Se bem que o circuito integrado TDA1023 não seja mais muito comum em nosso mercado, ele pode ser utilizado neste interessante termostato de alta potência com triac. O ajuste do disparo é feito no trimpot e a potência controlada depende apenas do triac. O VDR serve para proteger o circuito contra transientes.
| Clique na imagem para ampliar |
