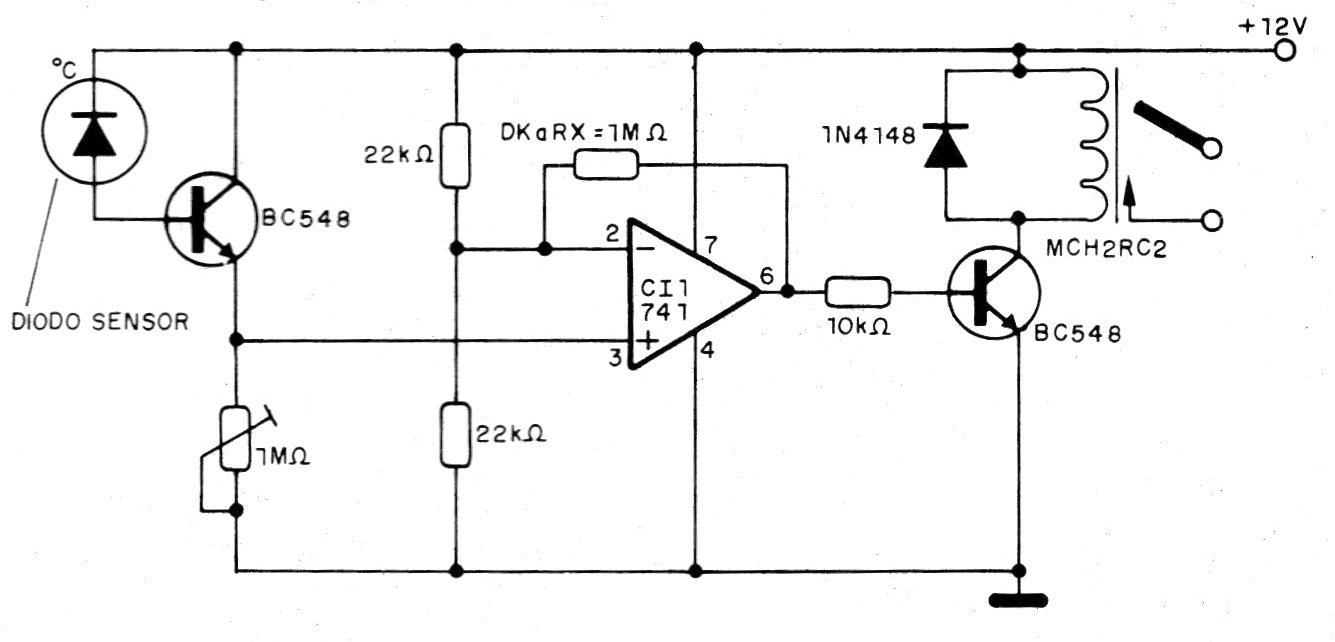

Este circuito utiliza um diodo comum de uso geral como sensor. O ajuste do ponto de disparo é feito no trimpot. O relé é de 12 V com corrente de acionamento de 50 mA. Outros operacionais podem ser utilizados, inclusive os comparadores da série LM139.
