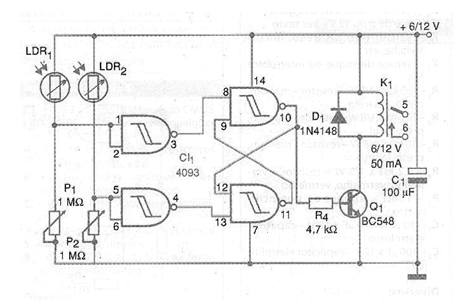

O circuito que apresentamos consiste num controle foto-elétrico com ação biestável. Um pulso de luz em LDR2 liga o relé e um novo pulso em LDR1 desliga. A sensibilidade é ajustada nos trimpots ou potenciômetros P1 e P2. Os LDRs são do tipo redondo comum, podendo ser instalados em tubos opacos com lentes para maior sensibilidade e diretividade. O relé é do tipo sensível de 6 V ou 12V conforme a tensão usada na alimentação. A bobina deve ter uma corrente de acionamento máxima de 50 mA. Os fios de conexão aos sensores (LDRs) podem ser longos, até 20 metros de comprimento. Com o aumento de P1 e P2 para 10 M ohms podem ser usados foto-transistores como sensores.
Lista de Material
CI-1 – 4093 – circuito integrado CMOS
Q1 – BC548 ou equivalente – transistor NPN de uso geral
D1 – 1N4148 – diodo de uso geral
P1, P2 – 1 M ohms – trimpot ou potenciômetros
R1 – 2,2 k ohms x 1/8 W – resistor – vermelho, vermelho, vermelho
C1 – 1000 uF x 16 V – capacitor eletrolítico
K1 – Relé – ver texto
LDR1, LDR2 - LDRs comuns redondos – DSD4060 ou equivalente
Diversos:
Matriz de contactos ou placas de circuito impresso, suporte de pilhas ou fonte, fios, solda, etc.
