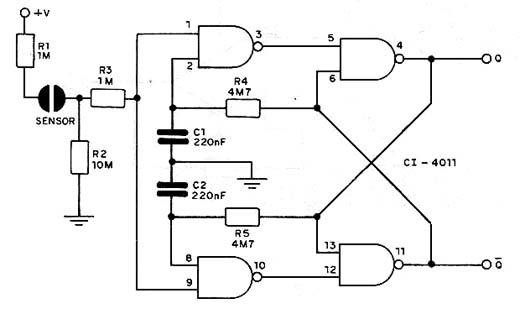

As saídas deste circuito comutam a cada toque no sensor. A sensibilidade depende de R2, cujo valor pode ser alterado segundo as necessidades. O sensor consiste em duas chapinhas próximas que devem ser tocadas simultaneamente. As saídas Q e Q/ são complementares, ou seja, quando uma está no nível alto a outra estará no nível baixo. A alimentação é feita com o positivo no pino 14 e negativo no pino 7 do circuito integrado, utilizando-se tensões entre 5 e 12 V.
Chave de Toque Biestável CMOS
