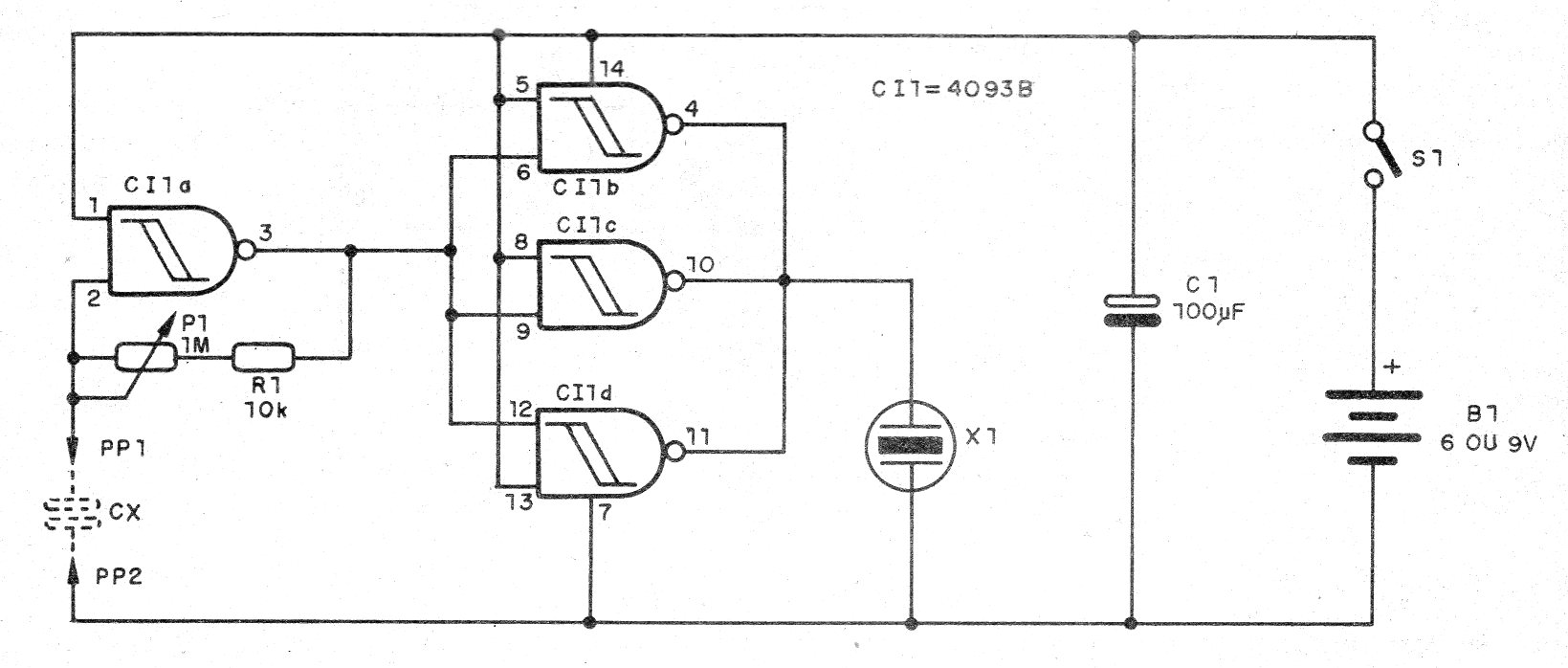

Este simples oscilador tem por finalidade provar capacitores de 1 nF a 100 uF com facilidade. Trata-se de um oscilador que utiliza o capacitor em prova como referência para determinar a frequência. Assim, tudo o que se tem de fazer é ajustar o potenciômetro para haver emissão de som. Se isso ocorrer, é porque o capacitor está em bom estado. O circuito tem baixo consumo, podendo ser alimentado por pilhas ou bateria.
| Clique na imagem para ampliar |
