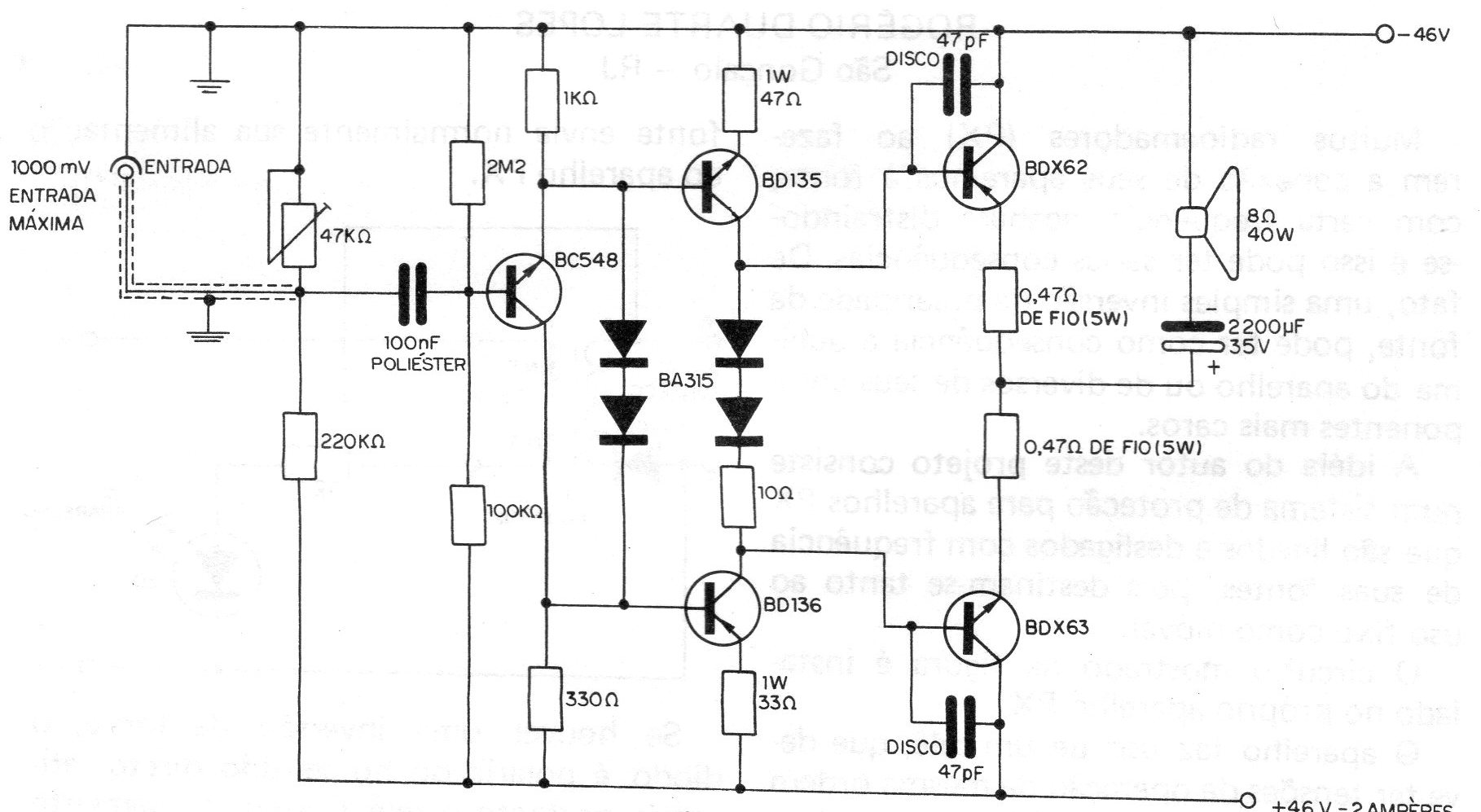

Este amplificador, de excelente qualidade, fornece uma potência de 40 W IHF, ou 22 W RMS, em uma carga de 8 ohms, com distorção de apenas 0,5%, segundo nos informa o autor do projeto. A tensão de alimentação é de 46 V e a fonte deve ser capaz de fornecer pelo menos 2 A de corrente. Se duas unidades forem montadas, numa versão estereofônica, a fonte deve ter uma capacidade mínima de corrente de 4 ampères. Os transistores de saída são do tipo Darlington de potência, com grande ganho. O par complementar usado é formado pelos transistores BDX62 e BDX63, que de- vem ser montados em bons dissipadores de calor. O circuito completo deste amplificador é mostrado na figura. Na etapa de excitação são usados transistores BD135 e BD136 ou ainda seus equivalentes, como o TIP29 e TIP30. Os díodos são do tipo BA315, para polarização de base dos transistores de saída e excitadores. Para utilização deste amplificador com gravadores, rádios e sintonizadores de AM/FM, a ligação é direta. Se as fontes de sinal forem de pequena intensidade, como microfones, toca-discos, etc., deve ser intercalado um bom pré-amplificador. Os componentes usados neste amplificador não oferecem dificuldades ao montador.
