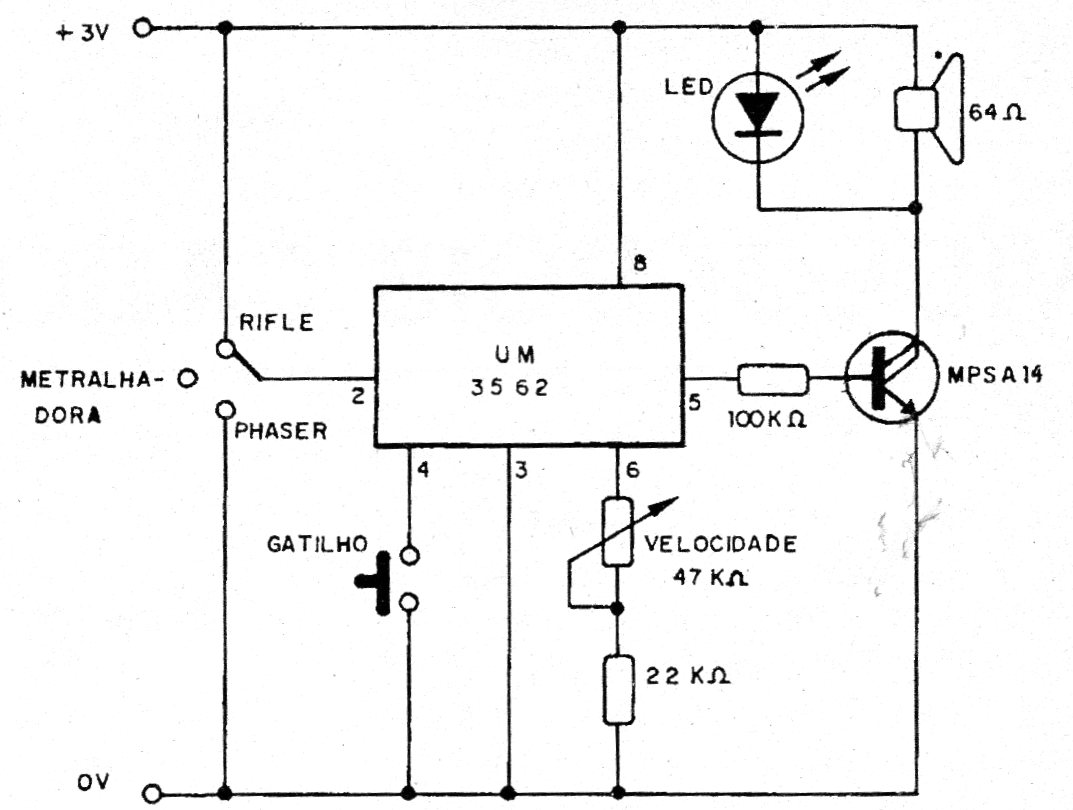

O circuito integrado UM3562 é um dedicado encontrado em muitos brinquedos, pois gera três tipos de sons de armas, dependendo da posição da chave de programação. A alimentação é feita por meio de duas pilhas comuns e o transdutor usado deve ter uma impedância de 64 ohms. Ao mesmo tempo em que o som é emitido ao se apertar o "gatilho" o LED acende. A velocidade de repetição dos tiros, no caso da metralhadora é ajustada no trimpot. Para maior potência, pode-se aplicar o sinal do pino 5 a um amplificador.
