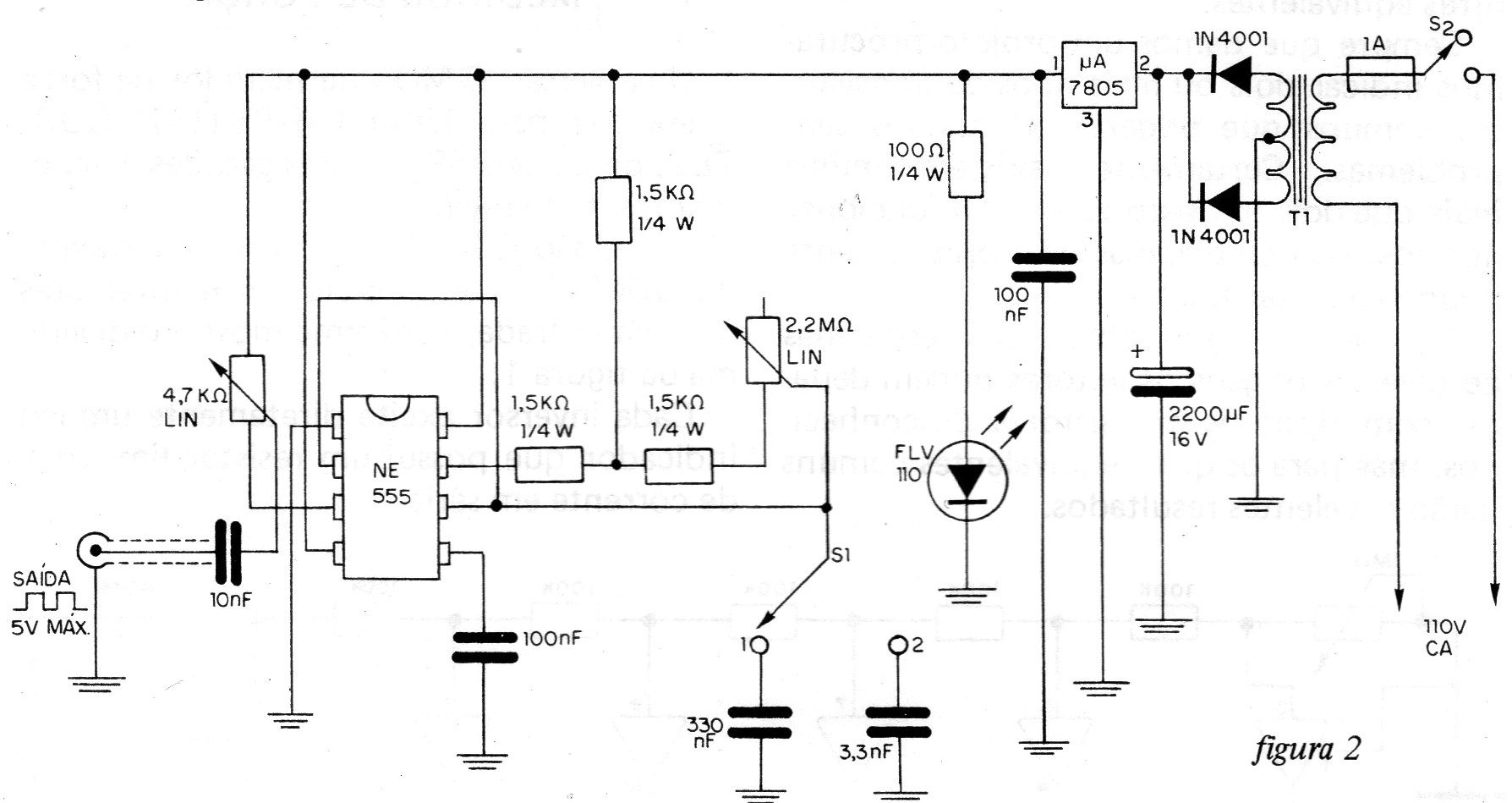

Um excelente gerador de sinais para a faixa de áudio foi encontrado numa documentação de 1983. Seu diagrama completo é mostrado na figura 2, observando-se que ele usa dois circuitos integrados. O primeiro é, evidentemente, o 555 usado como oscilador para a produção dos sinais de áudio, e o outro é um estabilizador de tensão para a fonte, do tipo 7805 O aparelho tem duas faixas de ondas que permitem a seguinte cobertura de frequências:
Faixa1-1 Hz à 727 Hz
Faixa 2 -100 Hz à 72,7 kHz
O ajuste da frequência em cada faixa é feito pelo potenciômetro de 2M2 linear. O potenciômetro de 4k7, linear também, é usado para ajustar a intensidade do sinal de saída. Esta saída tem uma amplitude máxima de 5 V e sua forma de onda é retangular. O transformador usado na fonte de alimentação é de 6+6V e deve ter uma corrente de pelo menos 250 mA.
