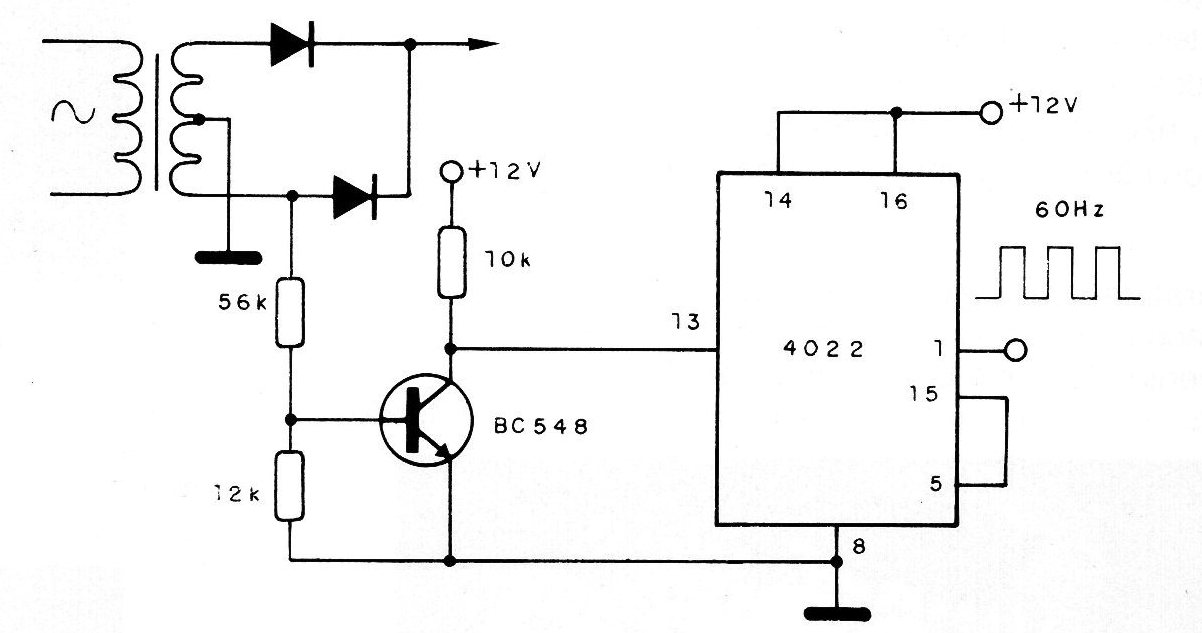

O circuito mostrado na figura pode servir de base para freqüencímetros, relógios. Cronômetros e muitos outros instrumentos sincronizados pela frequencia da rede local. O sinal senoidal do secundário do transformador, antes da retificação pelo diodo, é amplificado e excita um integrado 4022, um divisor de frequencia. O contador é ligado de modo a fazer a divisão por '1' de modo a se obter na saída a mesma frequencia do sinal de entrada. A alimentação do circuito pode ser feita com tensões de 5 a 15 V mas o pico do sinal de entrada deve ser limitado à tensão de alimentação.
