Este artigo é de uma documentação dos anos 70. O texto original de A. Fanzeres foi mantido. Nesta época de “som” seja ele som bizarro, incrementado, moderno, psicodélico, etc., os circuitos adicionais com o tradicional amplificador linear, surgem de todos os cantos. Há uma pletora de projetos, e por mais sofisticados que sejam nunca saciam a sede do experimentador ou usuário que fica animado sempre que surge um “novo circuito". O de hoje é um filtro ativo, ou seja, tem atuação de filtro, porém ao contrário dos filtros passivos., que atenuam os sinais e introduzem perdas, este revigora o sinal também. No filtro que estamos apresentando a frequencia é de 200 Hz, sendo a seletividade de 15 Hz, isto é, 7,5 Hz para cada lado, da frequencia central (220 Hz) e o sinal é atenuado. Alterando os valores de C3-C4 é possível modificar o valor da frequencia central deste filtro ativo.

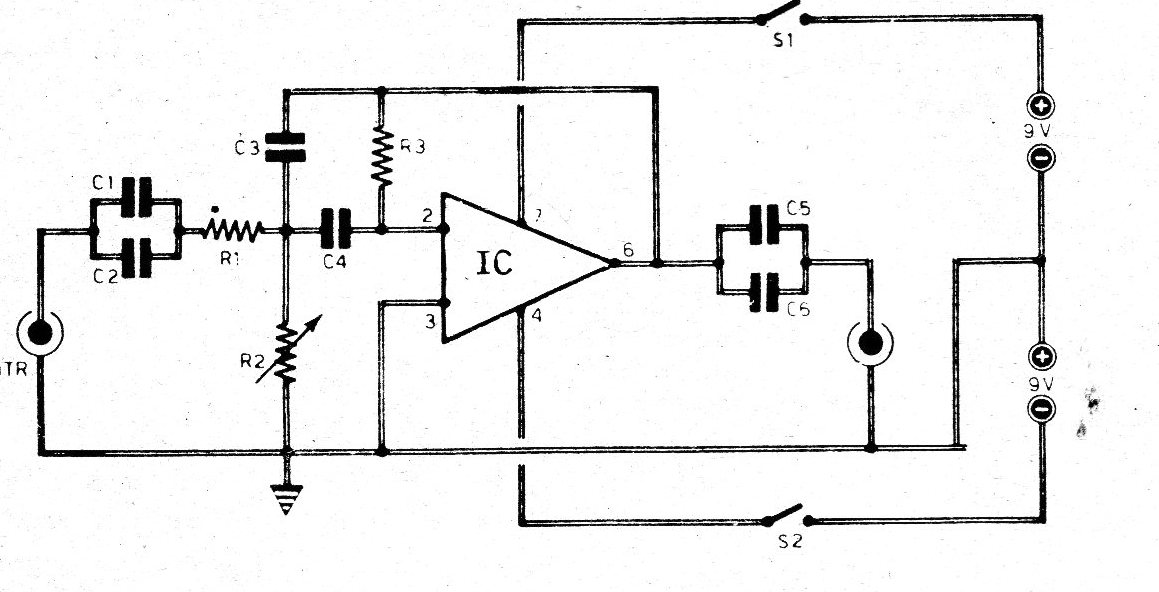

LISTA DE MATERIAIS
R1- 10 k ohms
R2 – 5 k tipo pré~set
R3: 20 k ohms
C1, C5 - 5.000 pF (4,7n)
C2, C3, C4 – 1 uF
C5: 5.000 pF
IC: uA74l
S1: 1 pólo 1 posição
S2: 1 pólo l posição
Alimentação dupla de 9 volts
Nota - os capacitores não são eletrolíticos
