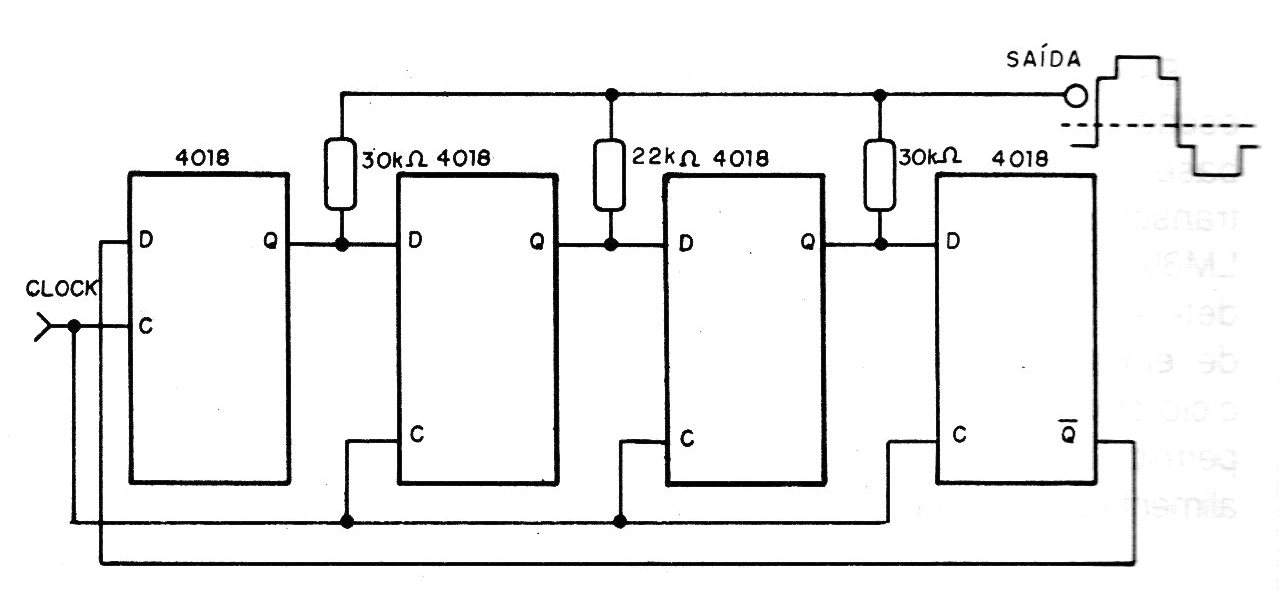

Este circuito sintetiza um sinal senoidal a partir de pulsos lógicos que podem ser obtidos de um oscilador de mesma família o (CMOS) ou mesmo TTL. São usados 4 flip-flops de 2 circuitos integrados 4018 forma de onda da saída (mostrada no próprio diagrama) necessita de uma filtragem para se obter o sinal senoidal desejado. A filtragem pode ser feita com uma rede RC cujos valores dos componentes dependem da frequencia de operação.
