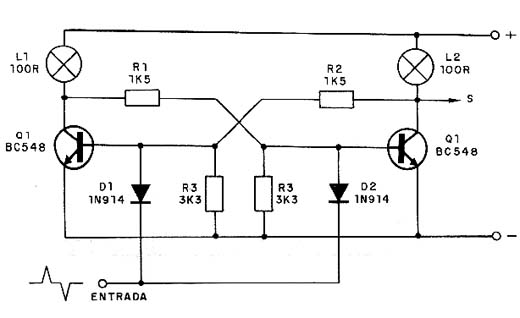

Comandado pelos pulsos de entrada este multivibrador biestável ou flip-flop faz com que as lâmpadas acendam alternadamente. Observe a polaridade dos pulsos de disparo. Os resistores R3 eventualmente devem ter seus valores alterados para se obter o desempenho correto do circuito. Transistores equivalentes podem ser usados e a lâmpada é do tipo de 6 V x 50 mA. Esta tensão de 6 V é justamente usada na alimentação do circuito. Podem também ser usados LEDs em série com resistores de 470 ? com pequenas alterações de valores dos resistores.
Biestável Com Transistores
