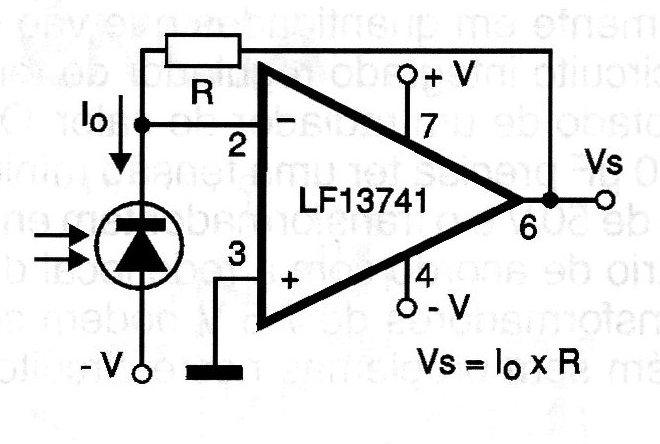

O ganho deste circuito é dado pelo valor de R1 que depende da corrente no fotodiodo. A corrente no fotodiodo é função tanto da iluminação quanto de suas características. O circuito pode ser usado como interface de sensores infravermelhos ou ainda controles remotos. O amplificador operacional deve ser alimentado com fonte simétrica de 6 a 12 V. Amplificadores operacionais equivalentes podem ser usados, devendo apenas ser levada em conta eventual modulação em frequência elevada dos sinais, os quais devem estar dentro da capacidade de operação do componente escolhido.
