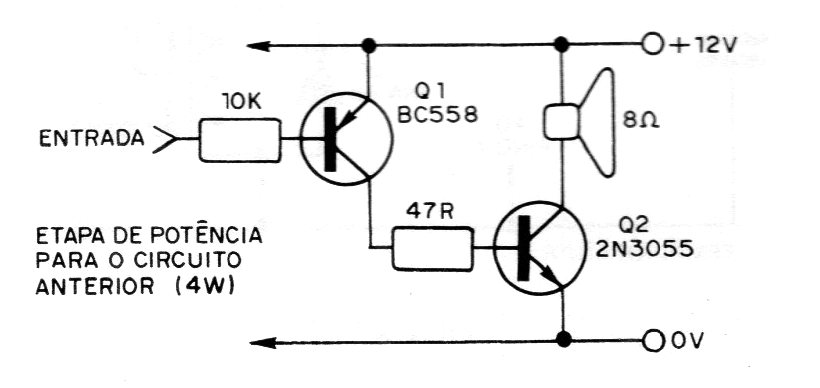

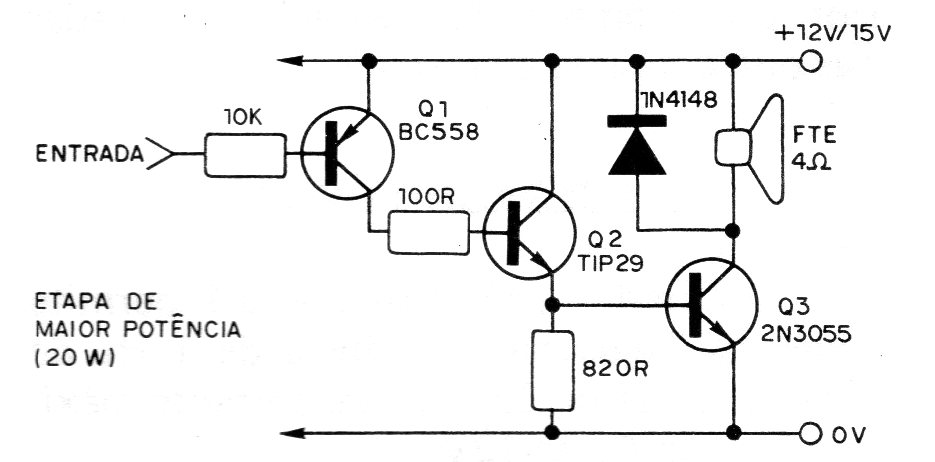

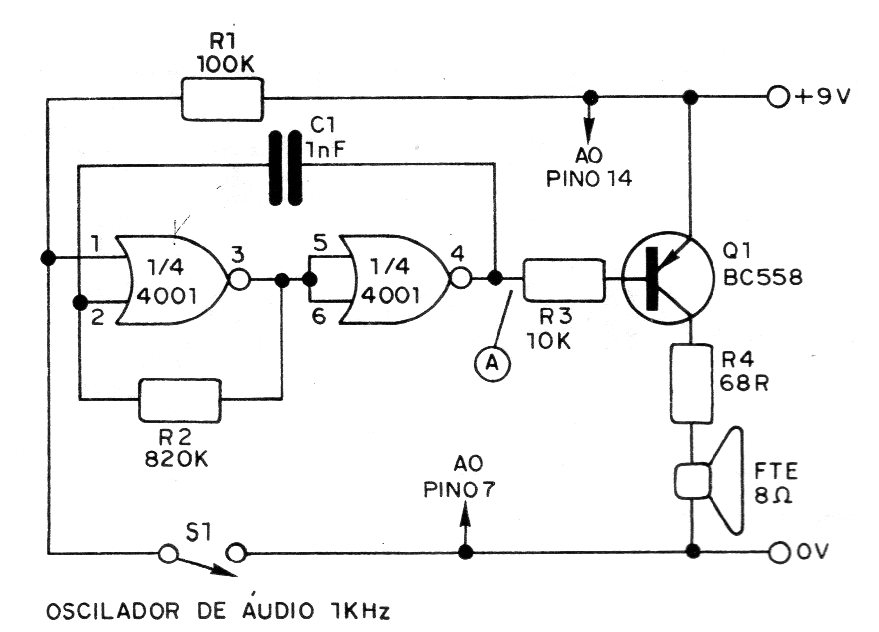

O oscilador da figura1 pode ser usado em sistemas de alarme, chamada ou aviso, produzindo um som de aproximadamente 1 kHz num alto-falante comum. São usadas duas das 4 portas NAND, numa configuração astável cuja frequência depende de C1. O transistor funciona como amplificador para poder excitar diretamente o alto--falante. Mesmo assim, um resistor é necessário para reduzir a intensidade de corrente a um valor suportável pelo transistor de uso geral. Esta configuração é recomendada para os casos em que deseja-se baixos níveis de sinal. Se for preciso maior volume de som, deve-se usar, no mesmo circuito, a etapa amplificadora da figura 2. Esta configuração da figura 2 permite obter, num alto-falante de 8 ohms, uma potência da ordem de 4W, com uma tensão de alimentação de 12V. O transistor 2N3055 deverá ser montado num pequeno dissipador de calor, nesta versão. Eliminando-se R3, R4 e o transistor no circuito da figura 1, ligamos a entrada desta etapa no ponto (A). A alimentação é comum aos dois circuitos. Mas, se o leitor realmente deseja muito mais potência, o recomendado é o circuito da figura 3, que pode chegar aos 20 W com um alto-falante bom de 4 ohms e a alimentação de 12 V de uma bateria de carro. O transistor 2N3055, neste circuito, deve ser montado num bom dissipador de calor, em vista da corrente de operação. A ligação no circuito da figura 1 se faz também no ponto (A), com a eliminação de R3, R4 e do transistor.
