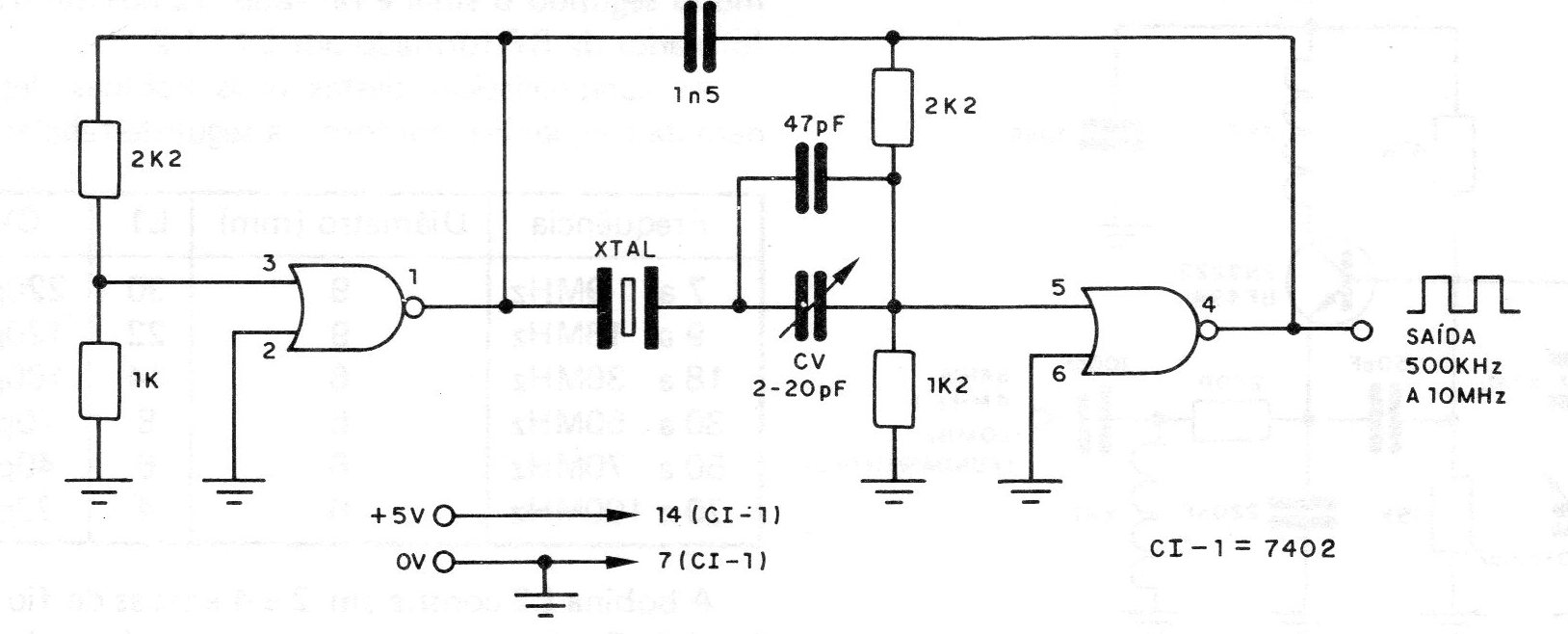

Este circuito difere dos anteriores por utilizar o 7402, que consiste em 4 portas NOR de duas entradas. O cristal utilizado também é para a frequência fundamental e pode ter frequências nos limites indicados de 500 kHz a 10 MHz. O trimmer CV serve para ajustar o ponto de funcionamento e a saída obtida é de um sinal retangular. Este oscilador também pode ser usado para excitar circuitos TT L, como contadores, frequencímetros, etc. A alimentação deve ser feita com uma tensão de 5 V.
