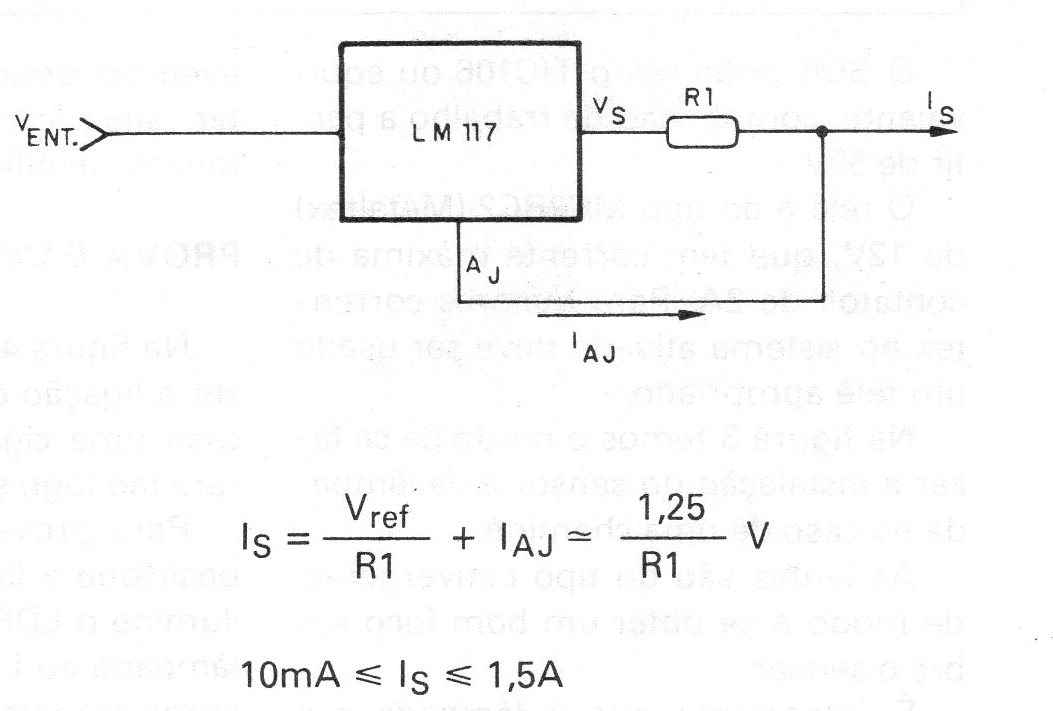

Este circuito pode ser usado como base para o projeto de carregadores de baterias com até 1,5 A de intensidade, dada pelo resistor R1, segundo fórmulas junto ao diagrama. O integrado LM117 deve ser montado num bom dissipador de calor e a tensão de entrada deve ficar entre 1,2 e 37 V. O circuito integrado possui proteção interna contra sobrecarga térmica, em caso de curto-circuito ou problemas de dissipação de calor.
