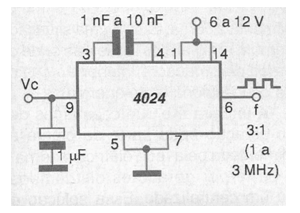

Na figura mostramos mais um circuito de oscilador controlado por tensão baseado em componente CMOS. A frequencia básica deste circuito depende do capacitor e a tensão de alimentação pode ficar tipicamente entre 6 e 15 V. Veja que valores menores de tensão de alimentação implicam numa faixa menor de frequencias, pois a tensão de controle não deve superar a tensão de alimentação. O sinal produzido é retangular com amplitude igual à tensão de alimentação e a frequencia máxima gerada não passará de alguns megahertz. Para os valores de componentes indicados com um capacitor de 1 nF a faixa de frequências com alimentação de 9 V e tensão de controle de 0 a 9 V vai de 1 a 3 MHz.
