Este circuito faz a operação de diferenciação que basicamente converte um sinal retangular num sinal dente de serra, conforme mostra a figura onde também temos a fórmula. O internauta poderá ver este circuito funcionando na seção de circuitos simulados e também ter sua fórmula detalhada na seção de matemática para eletrônica. Outros operacionais podem ser usados e a fonte de alimentação deve ser simétrica de 6 a 12 V, ou conforme o amplificador operacional utilizado.

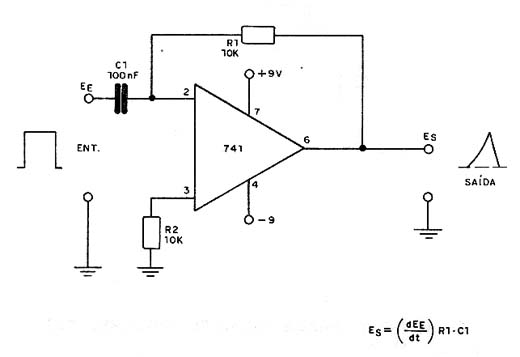

![Diferenciador com o 741 Diferenciador com o 741](/images/stories/banco/cir0048_01.jpg)
Diferenciador com o 741
