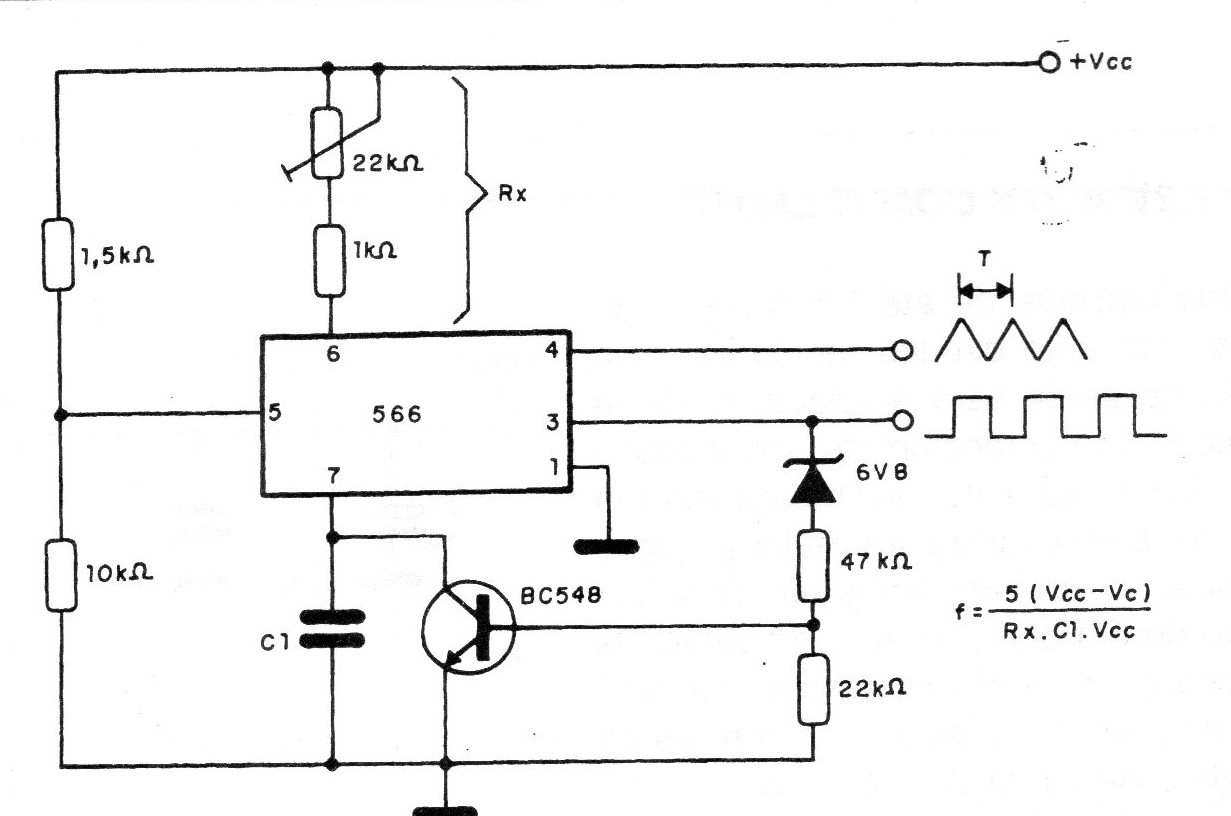

Este circuito tem por base um PLL 566 e gera rampas positivas. A frequencia depende de Rx e C e é dada pela fórmula junto ao diagrama, onde Vc é a tensão no pino 1. A tensão de alimentação deve ser maior do que a do zener usado.
