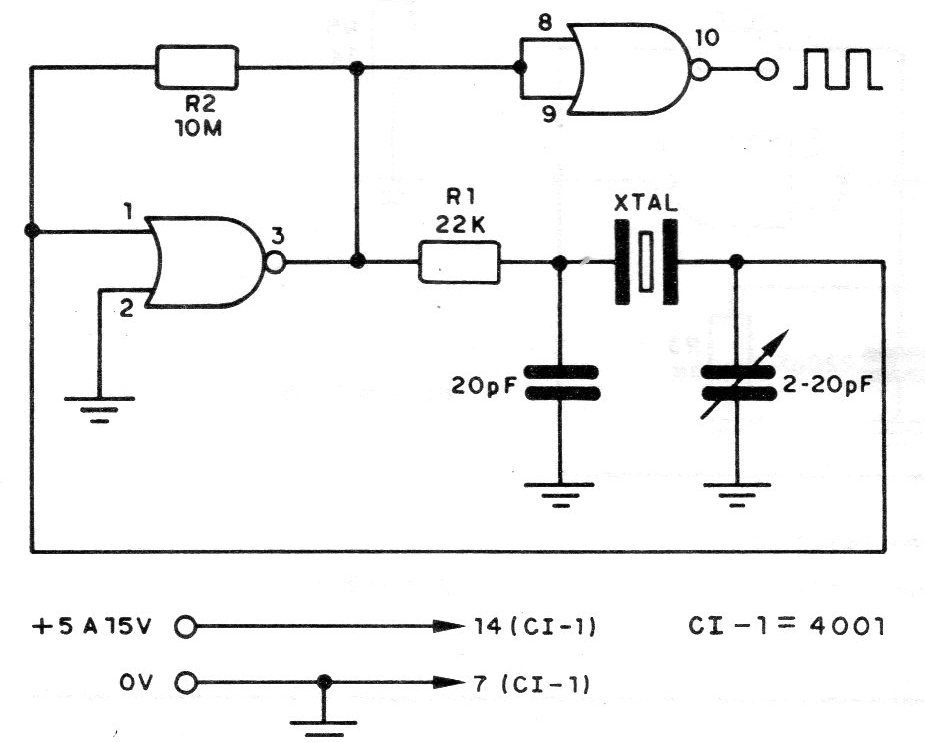

Para a lógica digital C-MOS temos o circuito apresentado na figura. Sua base é o circuito integrado 4001, que pode operar em frequências até SM Hz aproximadamente. O ajuste do ponto de funcionamento é feito no trimmer e os componentes C1 e R1 devem ser ajustados em função da frequência e do tipo de cristal, de modo a haver oscilação. O sinal de saída é também retangular e a alimentação pode ser feita com tensões entre 5 e 15 V. Observe no diagrama os pontos de alimentação do integrado nos pinos 14 e 7.
