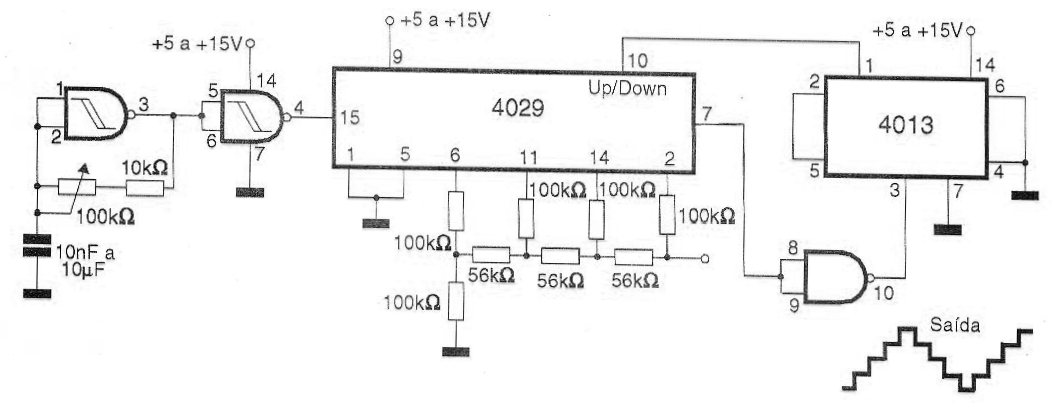

Um circuito básico interessante para projetos é o mostrado na figura o qual consiste num sintetizador de forma de onda digital. Usando uma rede R/2R é possível gerar sinais triangulares (em escada) conforme mostra a figura em uma faixa de frequências que vai de fração de hertz até algumas centenas de quilohertz. Com o uso de um filtro na saída o sinal pode ser levado a apresentar uma forma de onda próxima da senoidal. O filtro pode ser simples RC para esta finalidade. A frequência é a gerada pela porta NAND, mas nada impede que esta parte do circuito seja omitida permitindo assim a operação do gerador com um sinal externo.
| Clique na imagem para ampliar |
