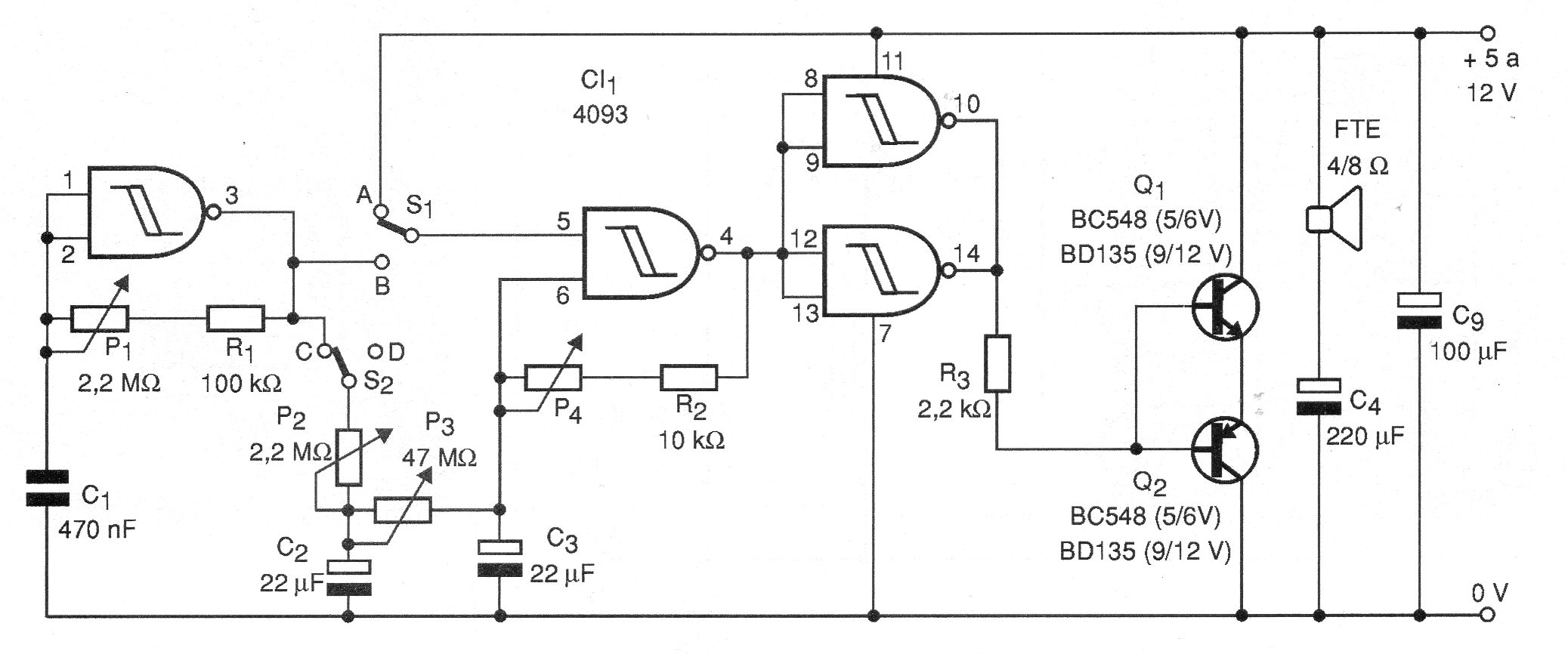

Trata-se de um interessante brinquedo contendo vários potenciômetros e chaves possibilitando às crianças criar os mais diversos efeitos sonoros. O circuito completo é dado na figura.Esse circuito também pode ser usado em festas e emissoras de rádio para criação de alguns efeitos ou para chamadas.
Nesse circuito temos dois osciladores interdependentes formados em torno de duas das portas NAND do 4093. O primeiro oscilador gera intermitências que são controladas por P1. As chaves S1 e S2 aplicam o sinal deste oscilador ao oscilador seguinte que gera um tom de áudio cuja frequencia é controlada por P4.Quando a chave S2 está na posição C o sinal deste oscilador passa por dois outros potenciômetros P2 e P3 que formam uma rede capaz de controlar a modulação do segundo oscilador.O ajuste de todos os potenciômetros de forma combinada possibilita a criação dos mais diversos tipos de sons. O sinal final obtido é amplificado digitalmente pelas outras duas portas do 4093 e aplicado a uma etapa de potência com transistores complementares. Essa etapa fornece um bom sinal de áudio a um pequeno alto-falante. O circuito pode ser alimentado com tensões a partir de 6 V obtidas de 4 pilhas. Para maior tensão deve ser usada fonte e os transistores devem ser trocados pelos indicados no diagrama, sendo montados em dissipadores de calor.
Lista de Material
CI-1 – 4093 – Circuito Integrado CMOS
Q1 – BC548 ou TIP31 (conforme tensão)
Q2 – BC558 ou TIP32 (conforme tensão)
P1 – 2,2 M ohms – potenciômetro lin ou log
P2 – 22 k ohms ou 47 k ohms – potenciômetro lin ou log
P3 – 47 k ohms – potenciômetro lin ou log
R1 – 100 k ohms x 1/8 W – resistor – marrom, preto, amarelo
R2 – 10 k ohms x 1/8 W – resistor – marrom, preto, laranja
R3 – 2,2 k ohms x 1/8 W – resistor – vermelho, vermelho, vermelho
C1 – 470 nF – capacitor cerâmico ou poliéster
C2 – 22 uF x 12 V – capacitor eletrolítico
C3 – 22 nF – capacitor cerâmico ou poliéster
C4 – 220 uF x 12 V – capacitor eletrolítico
C5 – 100 uF x 1/8 W – capacitor eletrolítico
S1, S2 - chaves de 1 pólos x 2 posições
FTE – 4 ou 8 ohms – alto-falante de qualquer tamanho – grande para alimentações de 12 V
Diversos:
Placa de circuito impresso, caixa para montagem, pilhas ou fonte, fios, botões para os potenciômetros, solda, etc.
