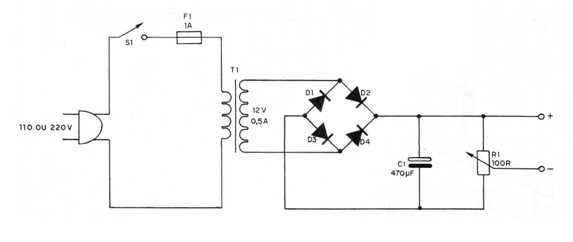

A fonte da figura foi encontrada numa revista de 1981 sendo recomendada para a bancada do experimentador. A fonte é convencional com retificação de onda completa feita por 4 diodos que podem ser do tipo 1N4002 ou equivalente, e a filtragem por um capacitor eletrolítico de 16 V cujo valor deve ser o maior possível. O leitor sugere como valor mínimo 470 uF, mas se na alimentação de rádios ou pequenos amplificadores houver manifestação de ronco este capacitor deve ser aumentado. Um potenciômetro de fio de 100 R x 5 W ligado na saída permite variar a tensão de saída entre 0 e o máximo que depende da carga. O transformador tem um enrolamento primário de acordo com a rede local e secundário de 12V x 500 mA.
