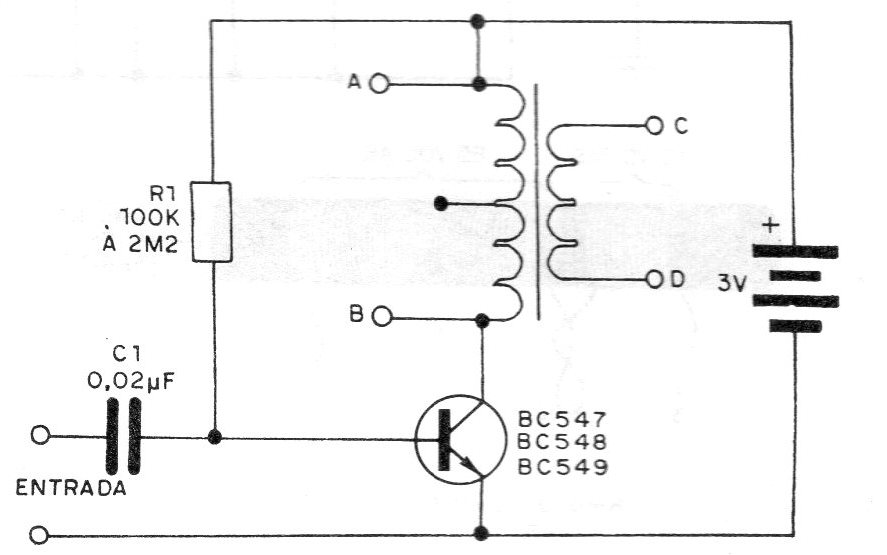

Temos aqui uma ultra-simples etapa amplificadora de apenas um transistor, que pode apresentar algumas utilidades na bancada do experimentador. Este circuito é de uma documentação de 1982. Você pode usar este circuito como amplificador de prova para excitar um fone ou pequeno alto-falante, pode usá-lo como etapa de saída reforçadora para fones em rádios experimentais ou ainda como seguidor de sinais de áudio. O ganho do circuito é fixado pelo resistor, cujo valor pode situar-se entre 100 k e 2M2, dependendo do transistor e do transformador. O transistor BC549 é o que permite maior ganho. Para determinar o valor exato de R1 pode-se usar um potenciômetro em seu lugar (de 2M2) e ajustá-lo até se obter o som com maior intensidade, sem distorção. O transformador é de saída para transistores, com um enrolamento primário de 200 ohms a 2 k, e secundário de acordo com o alto-falante. Temos duas possibilidades de ligação da saída: em AB ligamos fones de cristal ou magnéticos de alta impedância. Em CD devem ser ligados fones de baixa impedância ou alto-falantes. A alimentação do circuito é feita com 3 V obtidos de duas pilhas pequenas ligadas em série.
