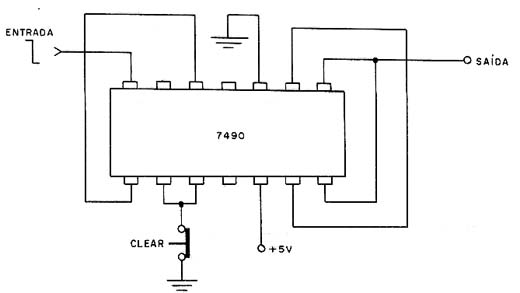

Na figura abaixo temos o modo de se conectar um circuito integrado TTL 7490 para fazer a divisão por 7 de um sinal TTL de entrada. A frequência máxima está em torno de 10 MHz, mas existem subfamílias TTL mais rápidas. A alimentação deve ser feita com 5 V e a chave clear permite zerar a contagem para divisão, no caso de uma divisão lenta de um sinal de entrada. Veja mais sobre este circuito nas seções de circuito simulados.
Divisor TTL Por 7 (7490)
