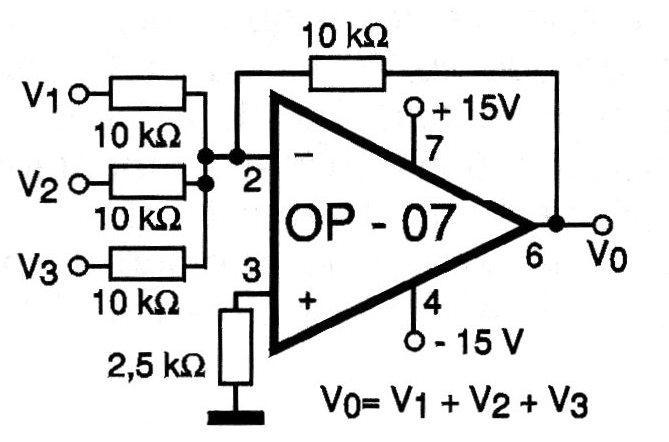

A tensão de saída deste circuito é igual à soma das tensões de entrada, desde que o resultado esteja dentro da faixa de tensões de alimentação (o circuito não pode operar saturado). O amplificador operacional admite equivalente e deve ser alimentado por uma fonte simétrica. Mais entradas podem ser acrescentadas ao mesmo circuito.
| Clique na imagem para ampliar |
