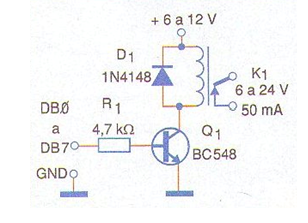

O circuito, mostrado na figura, aciona um relé quando o nível lógico aplicado à sua entrada, a partir da porta paralela, é alto ou 5 V. O uso de um resistor de base de valor elevado garante que o circuito não carrega a saída da porta e, mais do que, isso que haja uma redução da tensão obtida. O relé usado deve ser do tipo sensível, com uma corrente máxima de bobina de 50 mA e corrente de contactos de acordo com a aplicação. Para o relé deve ser usada uma fonte separada com tensão de 6 ou 12 V, e oi terra dessa fonte é comum ao terra do computador, GND da porta paralela. O transistor admite equivalente como o 2N2222 assim como o diodo D1 que é qualquer um de uso geral. É importante observar que o cabo de conexão a esse circuito deve ser curto, no máximo de 3 metros, para que não ocorram problemas de degradação do sinal. Para a utilização de todas as 8 saídas da porta paralela podem ser montados numa única placa, 8 circuitos como este, tendo por comum a fonte de alimentação.
