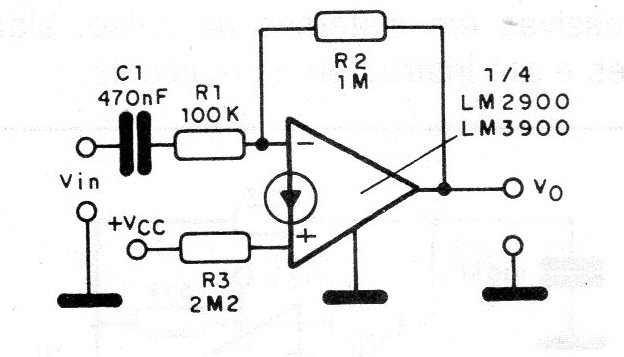

Na figura temos o circuito de um amplificador para sinais alternados com ganho de 10 vezes, dado pela relação de valores entre os resistores R2 e R1. A fonte de alimentação deve ser simétrica.
Amplificador com Ganho 10 LM3900 (CIR8672)
- Detalhes
- Escrito por: Newton C. Braga
