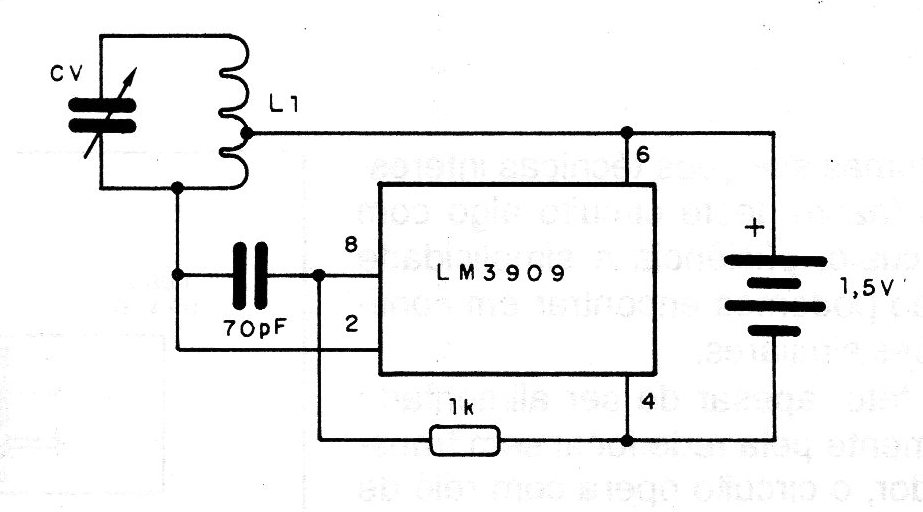

A principal característica deste oscilador de RF que opera na faixa dos 100 aos 800 kHz é a sua baixa tensão de alimentação, apenas 1,5V. Este circuito mostrado na figura é sugerido pela National Semiconductor e faz uso do integrado LM3909, um fIasher/oscilador de muitas utilidades. A bobina consiste em 120 espiras de fio 28 num bastão de ferrite de 10 cm de comprimento com 1 cm de diâmetro e o variável é para a faixa da AM com capacitância máxima em torno de 300 pF. O capacitor de 70 pF não é crítico podendo ser usado o valor comercial de cerâmica mais próximo.
| Clique na imagem para ampliar |
