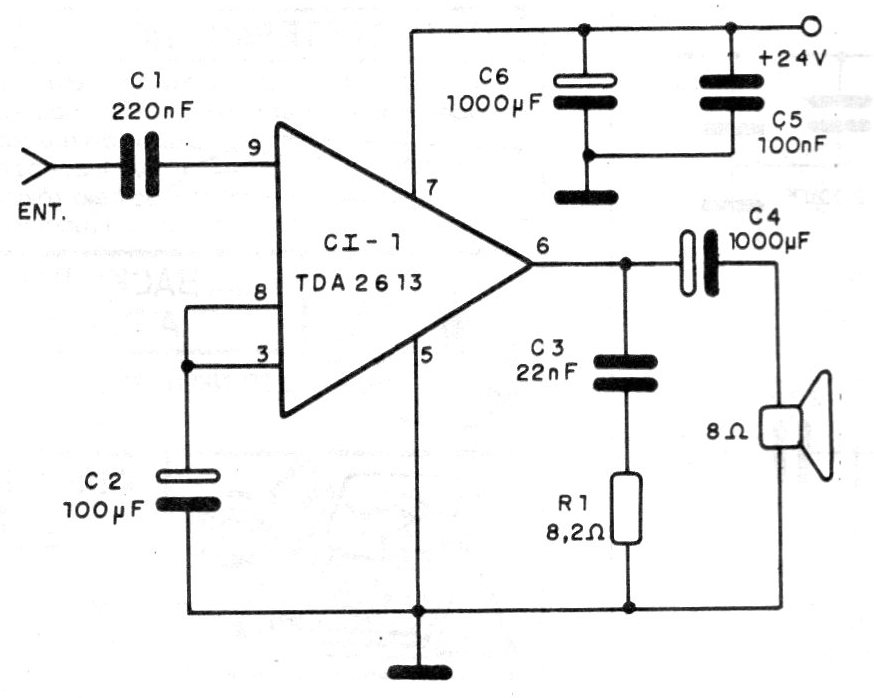

O TDA2613, fornecido em invólucro SIL de 9 pinos fornece uma potência de 6 watts em carga de 8 ohms com alimentação de 24 volts. Urna característica interessante do circuito é a presença de um dispositivo interno de Mute que impede a produção de estalos quando o circuito é desligado. A fonte de alimentação não precisa ser simétrica e o integrado deve ser dotado de um bom radiador de calor. O capacitor C2 deve ter uma tensão de trabalho de pelo menos 25 volts e C4 e C6 devem ser para 35 volts ou mais. Os demais capacitores podem ser de poliéster ou mylar.
| Clique na imagem para ampliar |
