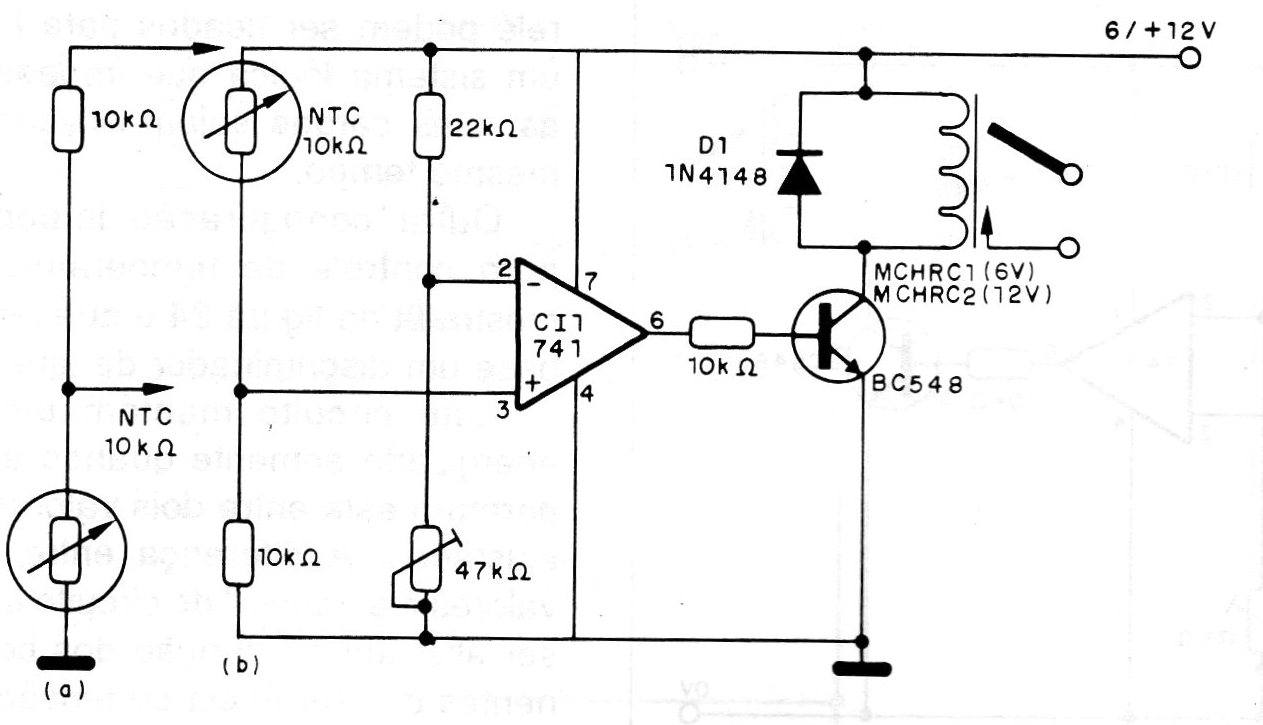

O sensor é um NTC e na ligação conforme mostra a figura (a) temos o disparo com a elevação da temperatura e em (B) com a queda. O relé é de 50 a 100 mA de corrente de disparo e comparadores de tensão da série LM139 podem ser utilizados. O ajuste do ponto de disparo é feito no trimpot.
