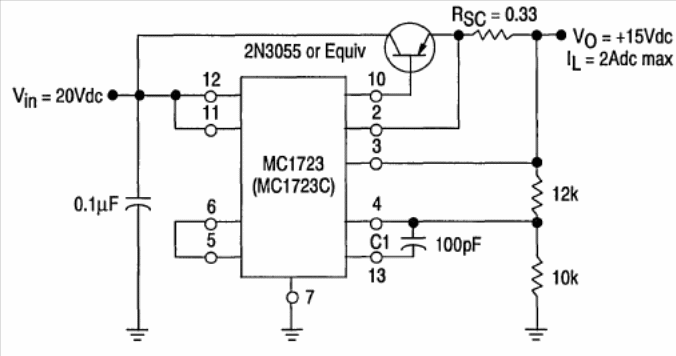

O LM1723 é a versão do conhecido 723 da Motorola. O circuito é do Linear Interface ICs da Motorola de 1993. O transistor admite equivalentes, sendo no diagrama dado um PNP quando na realidade é o NPN 2N3055 mesmo.
| Clique na imagem para ampliar |
O LM1723 é a versão do conhecido 723 da Motorola. O circuito é do Linear Interface ICs da Motorola de 1993. O transistor admite equivalentes, sendo no diagrama dado um PNP quando na realidade é o NPN 2N3055 mesmo.
