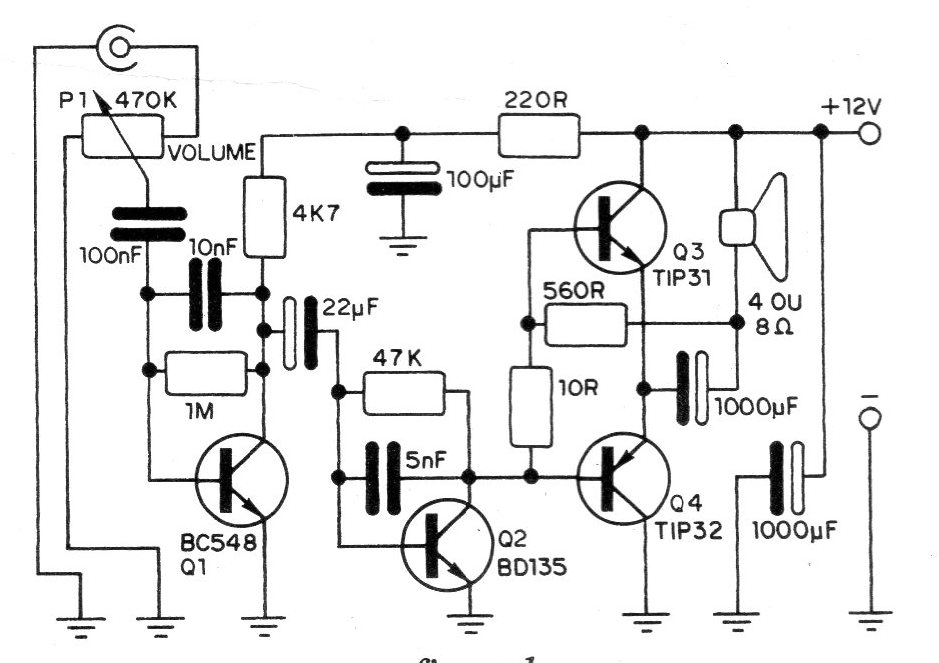

Este amplificador pode funcionar com tensões entre 12 e 22 V. Isso significa que podemos usá-lo no carro, como amplificador auxiliar ou então em casa, como parte de um sistema econômico de alta fidelidade, como reforçador para rádios e gravadores portáteis e, até mesmo, em sistemas de aviso e chamada. A potência, para uma alimentação de 12 V, está em torno de 6 W, sendo evidentemente bem maior com 22 V de tensão de alimentação. Nas condições de potência máxima com tensão de 12 V, a corrente exigida é de aproximadamente 1 A. Esta corrente deve ser observada no projeto de uma eventual fonte de alimentação para funcionamento fixo. Na figura temos o circuito completo deste amplificador. Conforme podemos observar pelo diagrama, trata-se de um amplificador de alta fidelidade com saída em simetria complementar, usando transistores TIP31 e TIP32, que devem ser montados em bons dissipadores de calor. O alto-falante usado deve ser de boa qualidade, com 4 ou 8 ohms de impedância. Para menor impedância teremos uma potência maior de saída.
