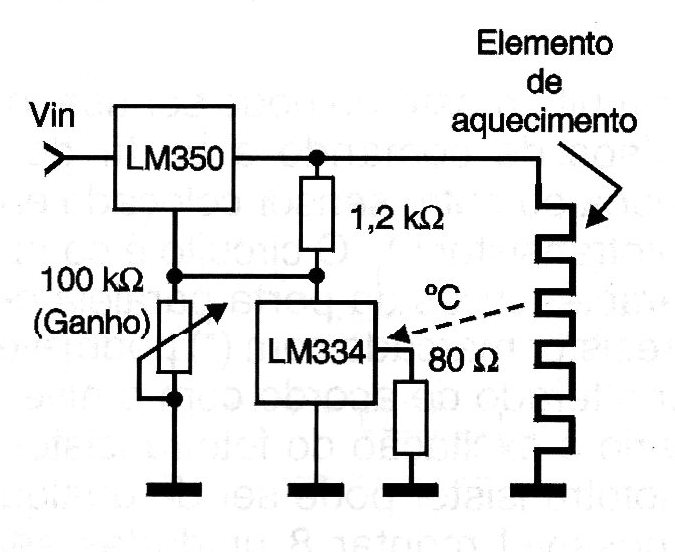

Um elemento de aquecimento de baixa tensão (até 30 V) com corrente de até 3 A pode ser controlado de forma precisa com o circuito que ora apresentamos. O ajuste do ponto de funcionamento (temperatura) é feito no potenciômetro de 100 k ohms. O sensor de temperatura deve ser montado no mesmo local em que está o elemento de aquecimento. O circuito integrado precisa ser montado num radiador de calor. A tensão de entrada deve ser pelo menos uns 3 V a mais que a tensão que tem que ser aplicada ao elemento de aquecimento, nas condições de máxima temperatura.
| Clique na imagem para ampliar |
