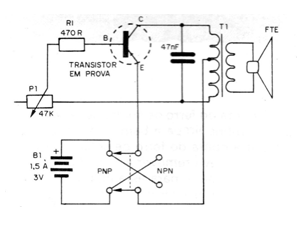

Este circuito encontrado numa documentação de 1981 consiste num provador de transistores de uso geral e que serve para a prova tanto de transistores PNP como NPN, bastando para isso acionar a chave que inverte a polaridade da fonte de alimentação. O circuito completo do provador é então mostrado na figura. Conforme podemos ver, trata-se de um simples oscilador HartIey que opera na faixa de áudio tendo por elemento ativo o transistor em prova. Se o transistor estiver em boas condições o oscilador funciona, caso em que o alto-falante emitirá um som audível como indicação. Se o transistor estiver ruim o oscilador não funciona e nenhum som é emitido pela alto-falante.O transformador é do tipo usado na saída de rádios transistorizados antigos.
