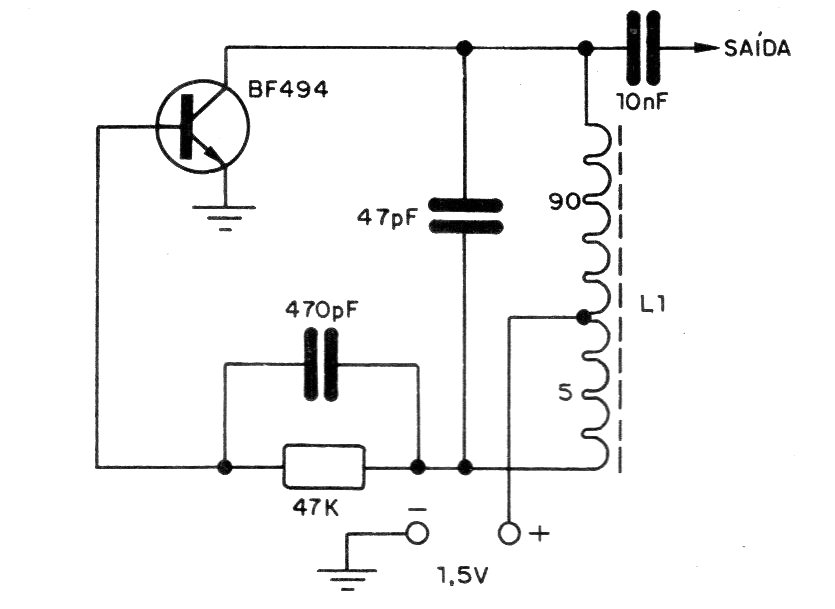

Temos aqui um injetor de sinais para a faixa de ondas médias, que utiliza apenas um transistor. Este injetor não modulado foi encontrado numa documentação de 1982 tendo seu diagrama mostrado na figura. O circuito é bastante simples. Trata-se de um oscilador Hartley com um transistor BF494, que é alimentado com uma tensão de apenas 1,5 V, vinda de uma pilha comum. A frequência deste oscilador é determinada basicamente pelo capacitor em paralelo com a bobina e por esta. A bobina consiste em 95 espiras de fio esmaltado 28 num bastão de ferrite de 1ocm. A tomada é feita na 5ª espira, conforme mostra o esquema. Uma bobina comum comercial para a faixa de ondas médias pode também ser usada. A potência deste injetor é boa, o que significa que na maioria dos casos ele não precisa de conexão com o receptor em prova, bastando ficar ligado nas proximidades. Os leitores que quiserem maior versatilidade no uso deste injetor podem fazer a substituição do capacitor fixo de 47 pF por um capacitor variável miniatura.
