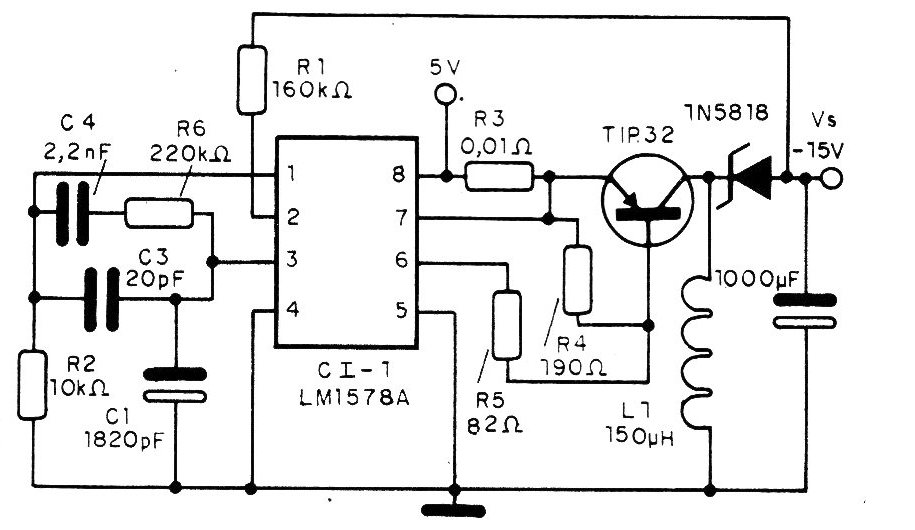

Este circuito é sugerido pela National Semiconductor e tem por base um integrado LM1578-A que consiste numa, "fonte chaveada" básica. Na figura temos o circuito completo que recebe na entrada 5 V e fornece na saída 15 V, sob corrente de até 300 mA. A tensão de ripple é de 5 mv e a frequencia de operação é de 50 kHz. A regulação da carga é de 44 mV na faixa de correntes de saída de 60 mA a 300 mA. O diodo D1 é do tipo Schottky e não deve ser usado equivalente.
