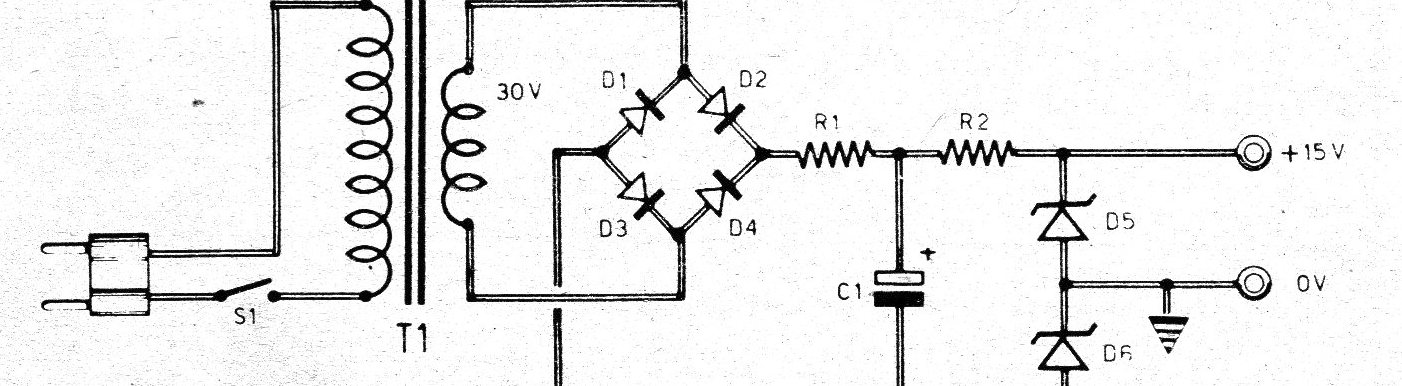

Este circuito dos anos 70, foi encontrado numa publicação dos anos 70, Mantivemos o texto original. Os amplificadores operacionais, não raro necessitam de alimentação que possua uma tensão negativa central e potências idênticas, porém de polaridade oposta. É justamente isto que faz a presente fonte de 15-0-15 volts. Se tomarmos do positivo de 15 volts para o centro (terra) teremos 15 volts positivos em relação à terra. No outro extremo teremos 15 volts negativos em relação à terra. De extremo a extremo teremos 30 volts. A corrente que este circuito pode oferecer é' de 30 mA.
LISTA DE MATERIAIS
C1 - 1.000 uF x 50 V. eletrolítico
R1 = 10 ohms, 1/2 w.
R2 - 470 ohms 5 w.
D1 a D4 = BY 126
D5 e D6 :diodos Zener para a voltagem desejada
T1 = transformador 30 volts x 50 mA
S1- 1 polo 1 posição
