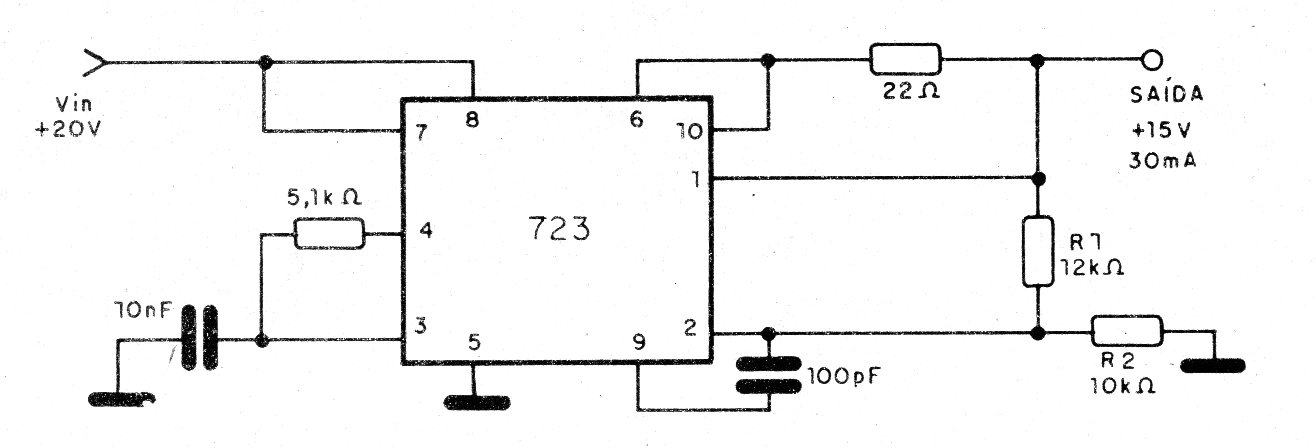

Este circuito se baseia no regulador de tensão 723, bastante conhecido por sua versatilidade. O circuito fornece uma tensão fixa de 15 V dada pelos resistores R1 e R2 que podem ser alterados. A corrente máxima de saída é de 30 mA e a tensão de entrada deve ser de pelo menos 20 V.
| Clique na imagem para ampliar |
