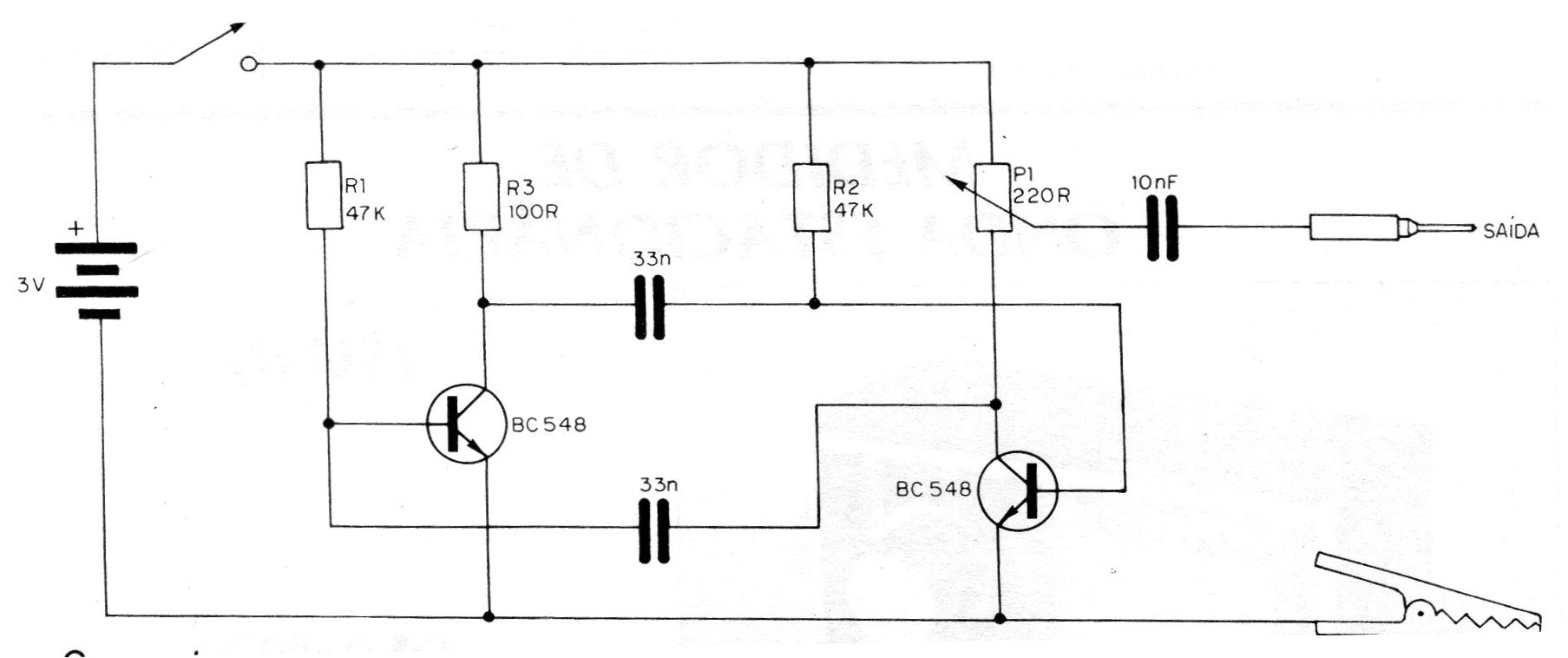

Este injetor de sinais é de grande utilidade na localização de falhas de receptores de rádio e amplificadores. O que temos é basicamente um multivibrador astável cuja frequência é determinada pelos capacitores de 33 nF e pelos resistores R1 e R2 de 47k. A forma de onda retangular obtida deste circuito é rica em harmônicas, o que significa que não só temos o sinal básico de áudio, como sinais que podem ser sintonizados até nas bandas mais altas de receptores de ondas curtas e mesmo FM. A alimentação do circuito é feita com apenas duas pilhas comuns de 1,5 V, o que permite a realização de uma montagem compacta e a intensidade do sinal regulada por meio do potenciômetro P1.
| Clique na imagem para ampliar |
