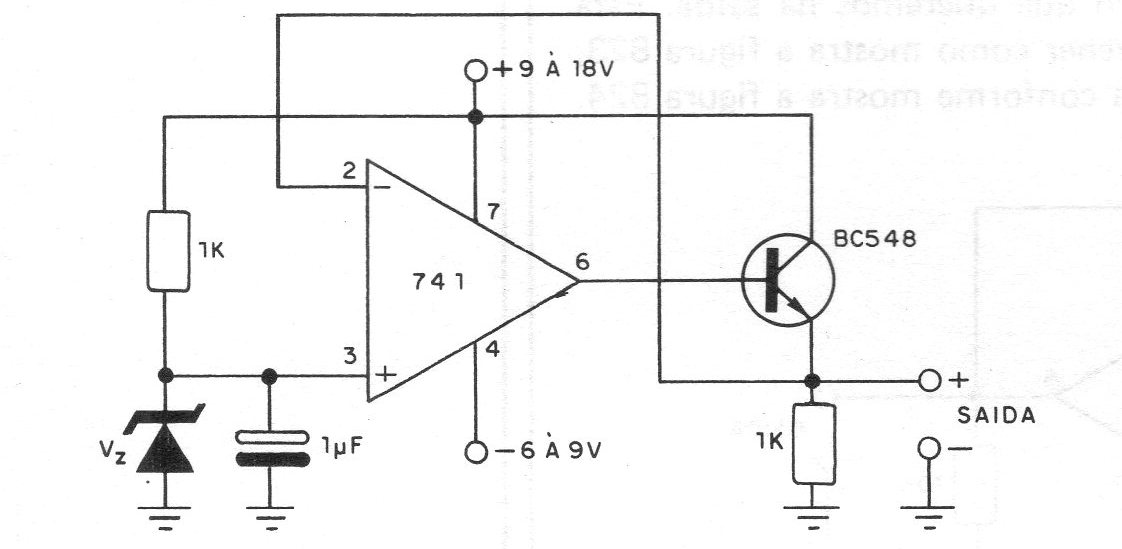

Este circuito mostra como podemos usar um operacional 741 e um transistor de uso geral para obter um regulador de 50 mA. A tensão depende do zener e a alimentação deve ser feita com tensões de 9 a 18 V. A fonte de alimentação deve ser simétrica.
