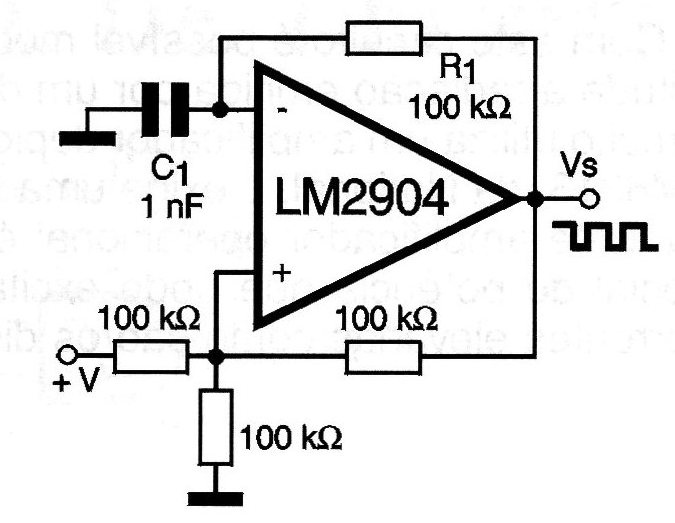

Sinais retangulares de até algumas centenas de quilohertz podem ser gerados com este circuito, que se baseia em um comparador de tensão. A frequência para os componentes usados (C1 e R1) é da ordem de 1 kHz. O circuito deve ser alimentado com fonte simétrica.
