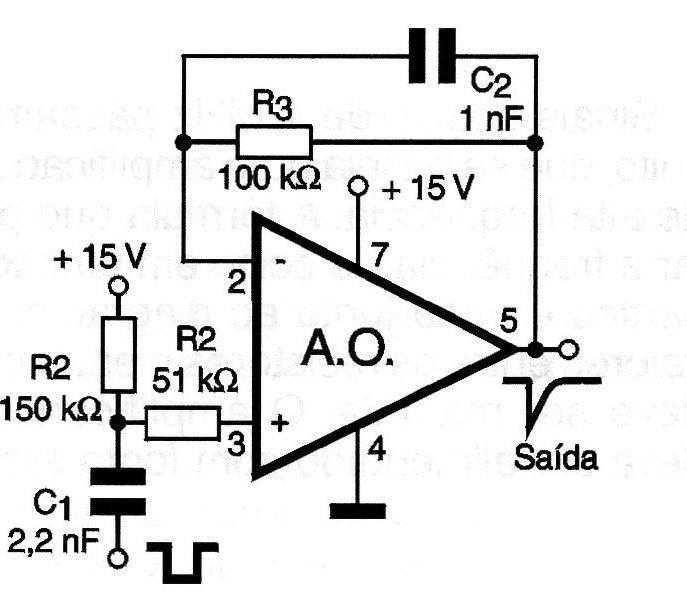

Um sinal retangular aplicado à entrada deste circuito transforma-se num pulso negativo, que corresponde à derivada da função que descreve o sinal de entrada. Os valores dos componentes C1/C2/R1/R2 e R3 determinam a função que será obtida na saída. O amplificador operacional deve ser alimentado com fonte de 15 V ou de acordo com o seu tipo.
Diferenciador | Clique na imagem para ampliar |
