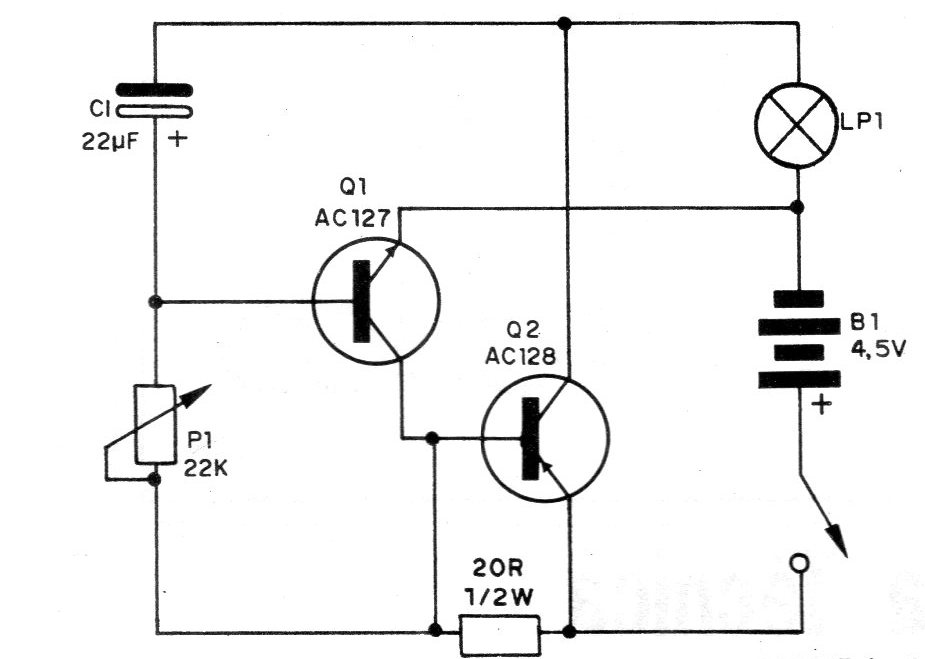

Este projeto foi encontrado numa documentação de 1981 consistindo num simples pisca-pisca de 2 transistores. O circuito completo do pisca-pisca é mostrado na figura. São usados, dois transistores complementares e como carga uma lâmpada de até 100 mA com tensão de operaçâo entre 2,5 e 4,5 V. Para controlar cargas maiores o leitor sugere a ligação de um relê como carga. A frequência do circuito é determinada basicamente pelo capacitor C1e pelo potenciômetro P1. Com os valores indicados no diagrama pode-se ter frequências em torno de 1Hz, mas se o leitor quiser, pode mudar os tempos conseguidos com a troca do capacitor por outro de valor diferente. Maior valor lhe dará maior tempo entre as piscadas, ou seja, menor frequência. No projeto original o autor utilizou transistores do tipo AC127 e AC128 ou seus equivalentes. Os leitores que tiverem dificuldades em encontrar estes transistores podem usar equivalentes mais modernos de silício como a BD135 e BD136, observando naturalmente o seu modo de ligação. A alimentação de circuito é feita por 3 pilhas médias ou grandes em série conforme o consumo da carga o ainda por fonte de alimentação.
